今天幼合介绍的就是：中央是一个大直径圆形压印滚筒（自转），周围是多个印刷色组单元（各自动弹），共同组成的卫星环抱式的印刷机——卫星式柔版印刷机 。

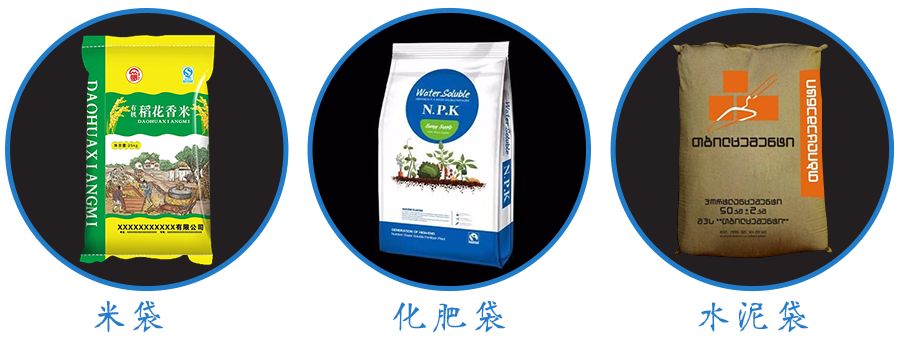

卫星式柔版印刷机可一次实现多色印刷，用来直接印刷塑料编织袋表表的文字和商标图案 。

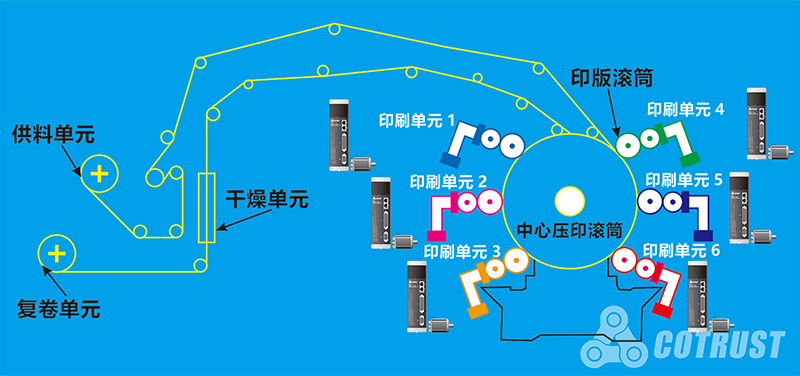

卫星式柔版印刷机（卷到卷陆续印刷设备）
若何工作

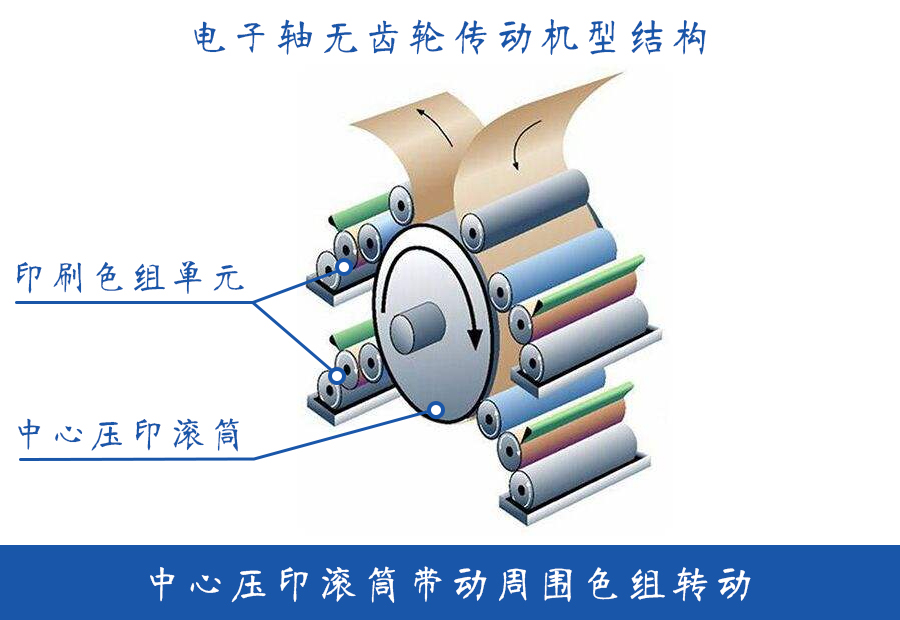

卫星式柔版印刷机即色组萦绕中心一个超大压辊结构，中心压印滚筒带头周围色组动弹 。

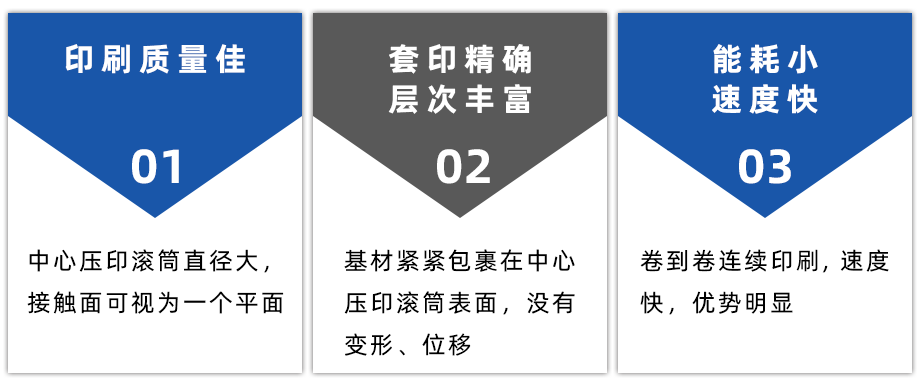

卫星式柔版印刷机特点：

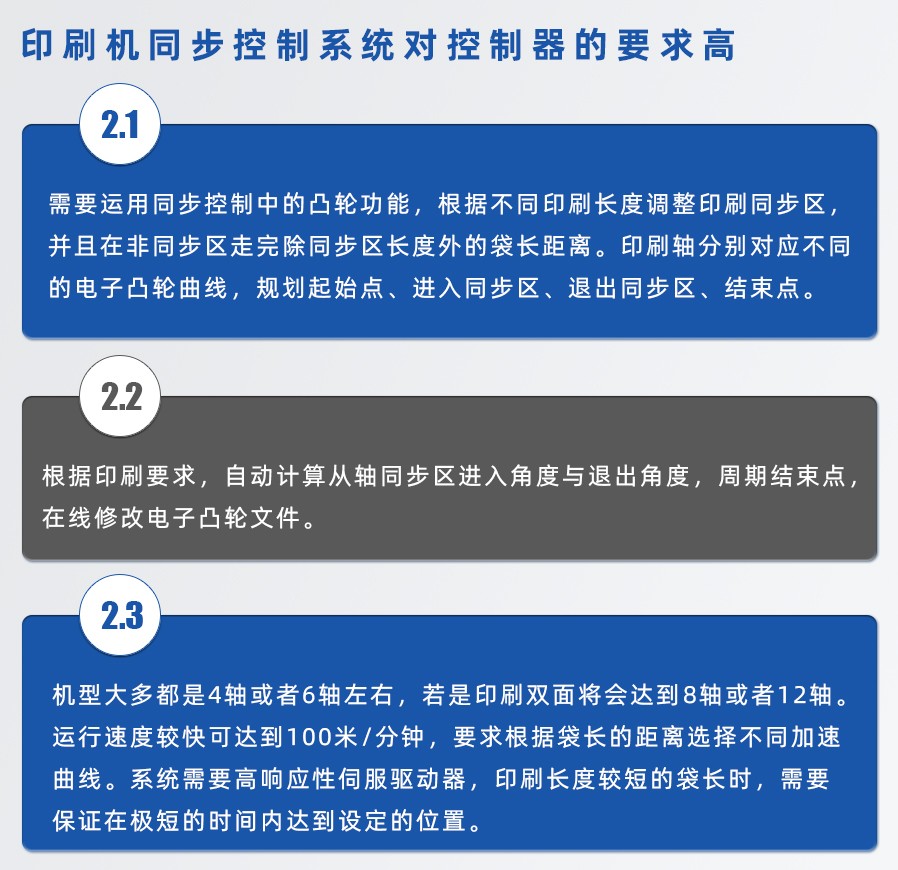

卫星式柔版印刷机节造要求
ca88项目机型必要两个节造系统：
1
收放卷及主轴变频节造，搅墨加热（ca88CTS7-200系列PLC节造）；（暂不介绍）
2
实现6个印刷辊单元与中心印刷辊同步，实现设备套准及更换袋长自动批改同步区 。（ca88CTH300-C系列节造）
ca88节造规划
ca88凭据多年的自动化经验，选取ca88Comotion?活动节造平台 。

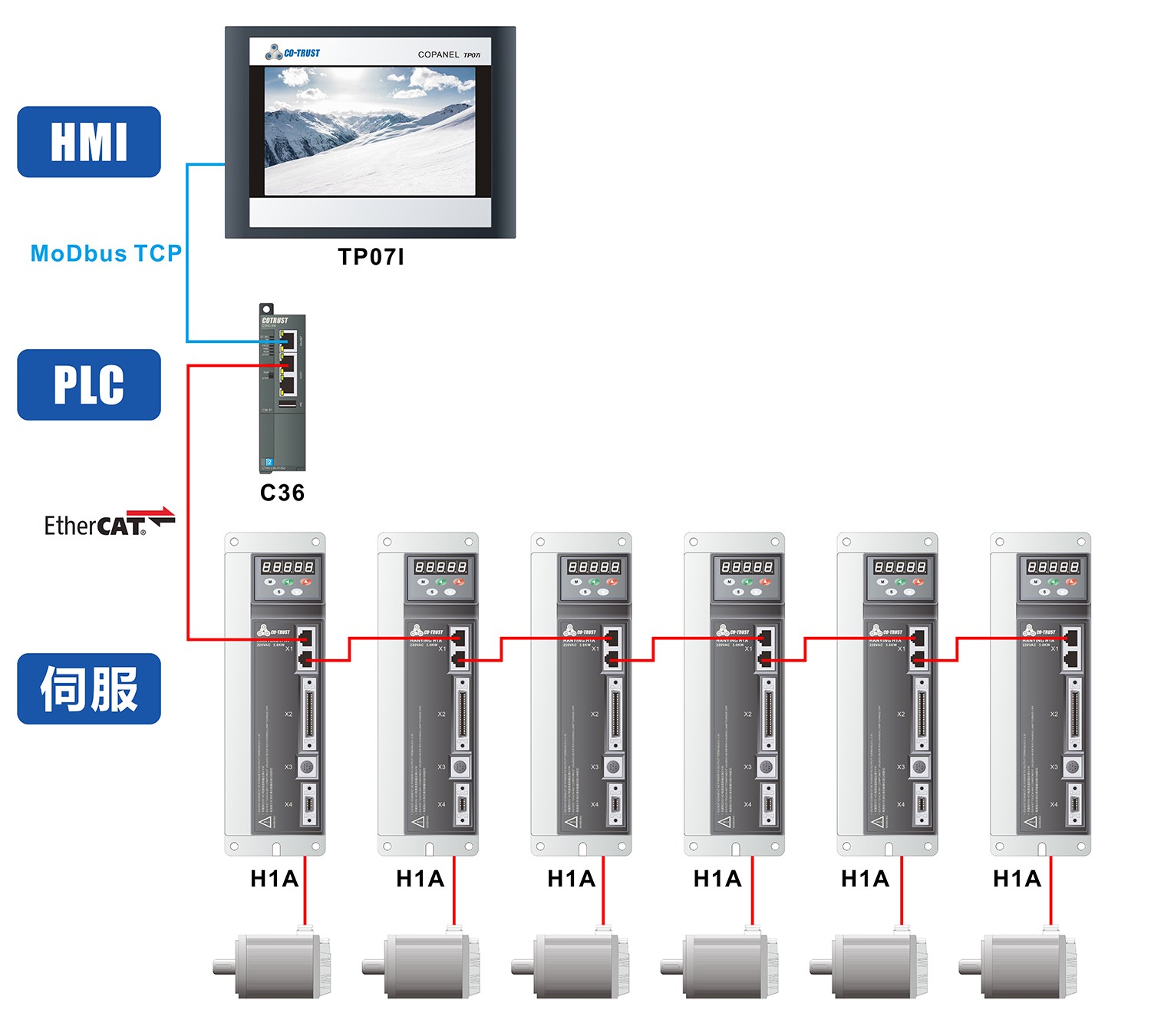

整系统由集成活动节造、挨次节造职能的CTH300-C系列活动节造器C36+高响应高精度的伺服驱动系统H1A，PLC通过凸轮方式追随主轴中心印刷辊筒的编码器，伺服电机驱动印刷辊单元，电子凸轮使6个印刷辊单元与中心印刷辊筒同步，实现设备套准以及更换袋长自动批改同步区等 。整体配置选取 EtherCAT 通讯规划，是一个高端、合理、而又经济的选择 。

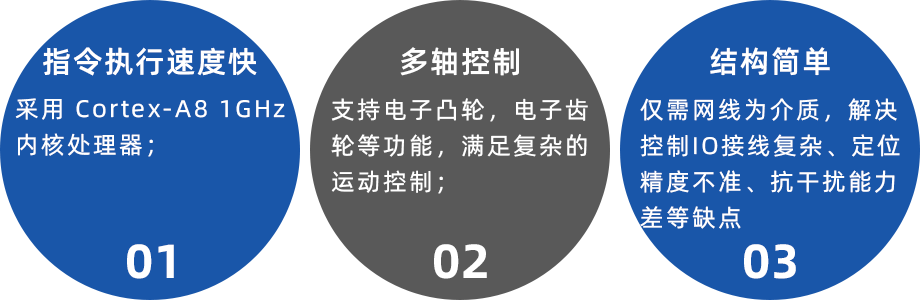

选择CTH3-C36活动节造器的原因：
ca88规划优势
A1
软件职能强
CoMotion?系统使用德国3S公司的Codesys软件，集成功能壮大、机能不变 。支持电子齿轮、电子凸轮，切合PLCopen尺度，方便用户使用 。
A2
靠得住性高
ca88CoMotion?（CTH3-C系列PLC+EtherCAT的H1A伺服）具备更高档级数字隔离、更严格的EMC设计等级、三防处置等 。
A3
成本经济
使用ca88技术全系列产品组成的印刷机节造系统，能够比现有国表品牌降低三分之一以上成本 。
现场场景
卫星式柔版出格适合批量大、精度要求高、承印资料伸缩性较大的不变性产品 。ca88Comotion节造规划是您的不二之 。
-
