- 概览
-
型号
规格参数
订货号
C35-01
CTH300-C系列活动节造型CPU，32MB法式数据空间，64KB掉电维持数据，55M扩大总线；1个自由通讯接口，1个EtherCAT接口，1个EtherNET接口，一个CANopen口，1个USB口
CTH3 C35-001S2
C36-01
CTH300-C系列活动节造型CPU，32MB法式数据空间，64KB掉电维持数据，55M扩大总线；1个自由通讯接口，1个EtherCAT接口，1个EtherNET接口，一个CANopen口，1个USB口，支持SoftMotion
CTH3 C36-001S2
C37-01
CTH300-C系列活动节造型CPU，32MB法式数据空间，64KB掉电维持数据，55M扩大总线；1个自由通讯接口，1个EtherCAT接口，1个EtherNET接口，一个CANopen口，1个USB口，支持SoftMotion，CNC
CTH3 C37-001S2
C37-02 32MB法式数据空间，120KB掉电维持数据，55M扩大总线，1个RS485通讯口（MODBUS自由口和谈），1个EtherCAT接口，1个EtherNET接口，1个CAN口，1个USB口，支持单轴活动节造，插补，电子齿轮和电子凸轮等SoftMotion指令集职能和CNC职能，支持CODESYS编程平台SP11版本 。 CTH3 C37-002S2
- 技术参数
-
产品型号
C35-01
C36-01
C37-01
C37-02 物理个性
尺寸（W×H×D）
34×115×101.6 mm
功耗
19.2W
内存
用户法式空间
32MB
32MB 掉电维持空间
64KB
120KB 电源个性
额定输入电压
24V DC
输入电压领域
20.4V~28.8V DC
输入电流
0.8A
极性反接；
有
总线电源电压
+5V DC
总线电源电流
1.6A
隔离
表部电源与系统电源之距离离
LED批示灯个性
24V电源批示灯（绿色）
亮起：24VDC供电正常，熄灭：无24VDC供电
SF批示灯（红色）
亮起：系统故障，熄灭：无错
BF批示灯（红色）
亮起：总线故障，熄灭：无错
RUN批示灯（绿色）
亮起：系统运行，熄灭：系统终场
STOP批示灯（橙色）
亮起：系统终场，熄灭：系统运行
RJ45网口批示灯
绿色
闪动：衔接，熄灭：未衔接
黄色
亮起：100Mbps，熄灭：10Mbps
CAN口批示灯
绿色
数据接管批示灯
黄色
数据发送批示灯
实不断钟
掉电维持
掉电维持功夫约112幼时（典型值）
精度
每月误差<60秒
读取/设置实不断钟
通过指令setrtc读取/设置
；ぶ澳
电源；
供电电源端提供反接；ぶ澳芗袄擞课罩澳
接口；
通讯端口防雷；
扩大I/O能力
1个CPU支持INT-00机架数
4
每机架支持最多？槭
除了电源、CPU、中继？楸碜疃嘀С8个？
1个CPU支持ECT-00从站数
最多128个
每ECT-00支持？槭
最多支持8个？
隔离
电源隔离
表部电源与系统电源之距离离
通讯隔离
以太网、RS485隔离、CAN隔离
产品型号
C35-01
C36-01
C37-01
C37-02
支持CODESYS平台SP4版本
支持CODESYS平台SP11版本
EtherNET通讯口
通讯接口
1个EtherNET口
波特率
10/100Mbps自适应
和谈类型
CODESYS定造和谈，基于UDP和TCP，支持以太网编程和CPU间以太网通讯,支持SOCKET自由通讯 。
每段最大电缆长度
100m直连
一个站点最大衔接数
UDP支持最大16个衔接，TCP支持最大32个衔接 。
DHCP职能 支持 远程监控/编程职能 支持 隔离 通讯口隔离 EtherCAT通讯口
通讯接口
1个EtherCAT接口
最大站点数
每个主站最多支持128个EtherCAT从站每个主站
和谈类型
EtherCAT
支持职能
支持散布时钟配置
支吃祠动参数配置
支持配置PDO参数和映射
支持配置总线循环周期，配置启动查抄供给商ID和产品ID
每段最大电缆长度
100m
波特率
10/100Mbps自适应
隔离
通讯口隔离
RS485通讯口
通讯接口
1个RS485通讯口
最大站点数
每个网络最多1个主站和31个从站
和谈类型
Modbus主站/从站和谈
Modbus波特率
1200\4800\9600\19200\38400\57600\115200bps
隔离
通讯口隔离
CANopen通讯口
通讯接口
1个CAN通讯主站接口
最大从站点数
1个主站后面最多可衔接32个从站
和谈类型
CANopen DS301尺度和谈
支持职能
支持自动启动CANopen Manager
支持可选从站轮询
支吃祠动从站
支持NMT
支持同步出产
支持同步亏损
支持心跳产生
支持激活功夫创建
传输速度（kbit/s）
1000
800
500
250
125
50
20
最大长度（m）
25
50
100
250
500
1000
2500
隔离
通讯口隔离
- 典型利用

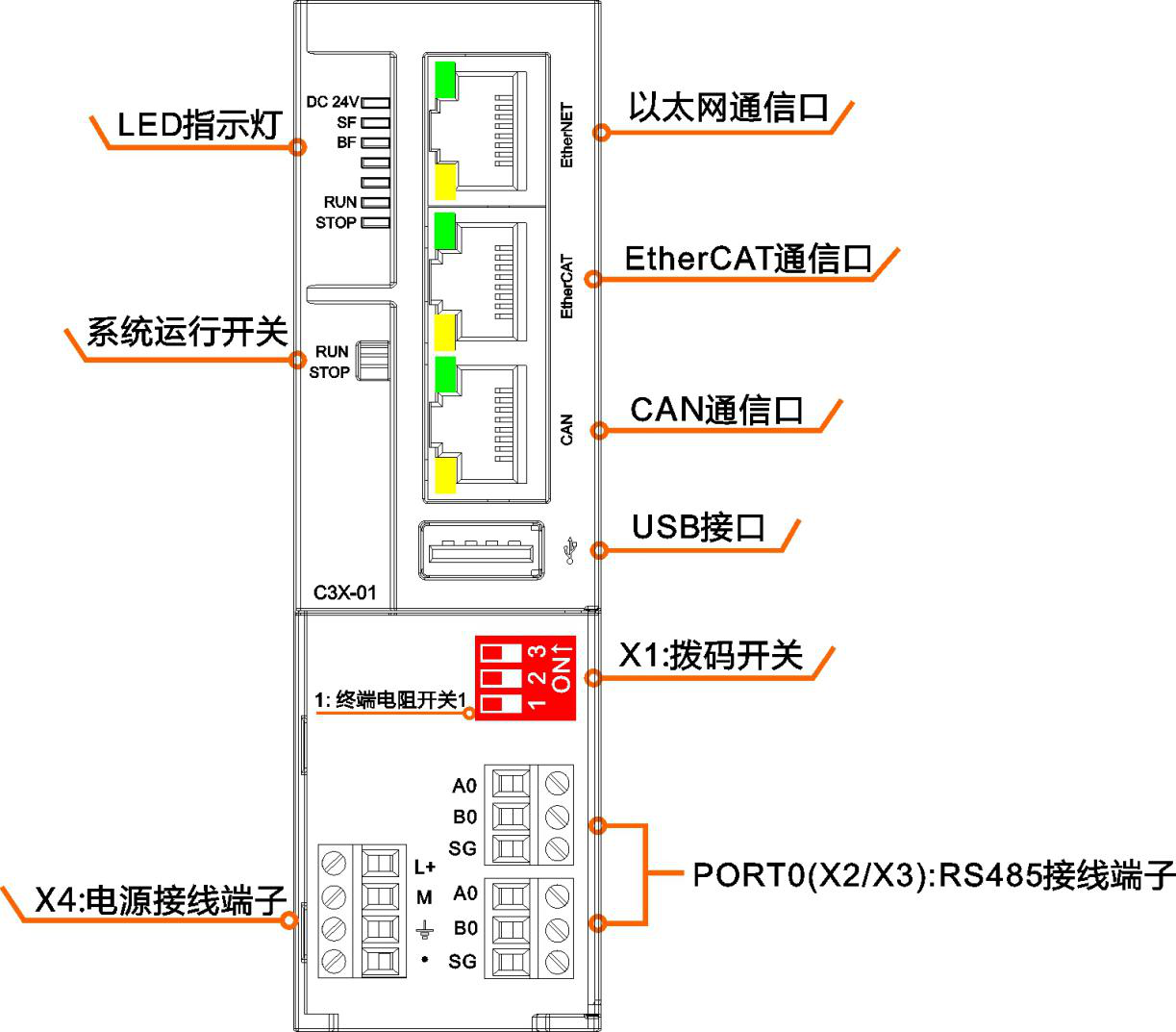

- 装置规格
-
电源接口界说
4pin间距为3.81mm的可拆卸端子
符号
信号界说
L+
+24V电源
M
+24V电源地
大地
--
--
USB接口界说
USB接口
位号
信号
信号界说
1
V_BUS
+5V电源
2
Data-
数据-
3
Data+
数据+
4
GND
地
EtherNET/EtherCAT接口界说
RJ45网口
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据接管正端
4
TERM
--
5
TERM
--
6
RX-
数据接管负端
7
TERM
--
8
TERM
--
衔接器表壳
PE
机壳接地
绿色批示灯
作为EtherNET/EtherCAT衔接状态批示
黄色批示灯
作为EtherNET/EtherCAT速度状态批示
CAN接口界说
RJ45网口
位号
信号
信号界说
1
CAN_H
数据发送正端
2
CAN_L
数据发送负端
3
--
--
4
--
--
5
--
--
6
--
--
7
CAN_GND
CAN的地
8
--
--
衔接器表壳
PE
机壳接地
绿色批示灯
作为CAN数据接管状态批示
黄色批示灯
作为CAN数据发送状态批示
RS485接口界说
Port0口，选取2个3pin间距为3.81mm的可拆卸端子
6位可拆卸端子
信号
信号界说
A0
PORT0接口RS485信号A
B0
PORT0接口RS485信号B
SG
PORT0接口RS485信号地
A0
PORT0接口RS485信号A
B0
PORT0接口RS485信号B
SG
PORT0接口RS485信号地
拨码开关界说
两态开关
位号
拨码方向
信号界说
ON
向上
系统运行
OFF
向下
系统终场
DIP开关
位号
符号
信号界说
1
Term-PORT0
终端电阻开关1（PORT0）
ON：有终端电阻；OFF：无终端电阻
2
NC
保留
3
NC
保留
- 样本/手册/软件
-
类型 名称 下载 选型手册 《CTH300系列中型可编程逻辑节造器选型手册》 ↓ 用户手册 CTH300-C系列逻辑节造器用户手册
↓ 有关软件 CODESYS 软件 ↓
