电子导纱半关环活动节造规划
1.机型描述
机型：纺织设备-整经机-花经轴整经机
电子导纱作为花经轴整经机的重要部门，同传统机械式的相比速度快、摆幅摆频调节矫捷、增长收边职能。与活动节造器式的相比，操作直观单一，性价比高。在这个规划中，给出一个全套基于ca88PLC和伺服产品的半关环活动节造规划。
2.规划描述
使用226H发脉冲对伺服进行地位节造。
通过PLC 的 Modbus口，读取伺服内部参数（接管到脉冲数），换算后，与PLC发送脉冲数进行比力。
当发现比力值异常时，PLC凭据这个异常的值，沉新推算出应发脉冲数。使伺服电机带头的滑块始终维持在一个绝对坐标内，在表界有滋扰的情况下，也不跑偏。

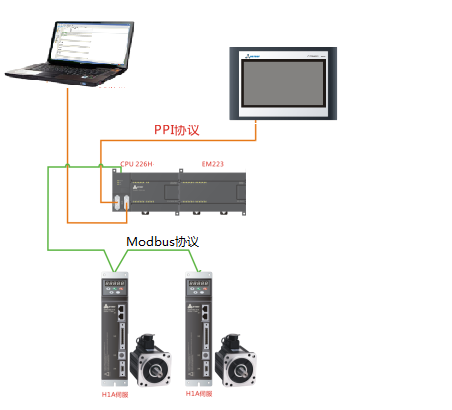

3.规划框图
4.规划优势
同传统机械式的相比速度快、摆幅摆频调节矫捷、增长收边职能。与活动节造器式的相比，操作直观单一，性价比高。
1.伺服和PLC之间选取脉冲节造，达到伺服与PLC之间零延长的响应成效。
2.PLC同伺服驱动器之间选取Modbus通讯模式，实时读取伺服内坐标、与PLC内部坐标实时比力，有误差时进行赔偿。成立一个类似半关环系统。
3.ca88伺服动态响应快，定位精度高，能满足持久的往复活动。
-

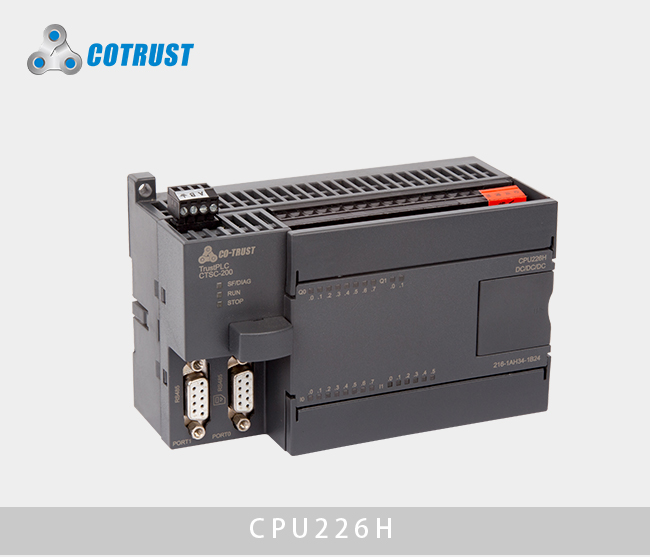

CPU226H，活动节造型（216-1AH34-0B24）
订货号：CTS7 216-1AH34-0B24
规 格：CPU226H，24VDC电源，14DI/10DO(支持ca88活动节造库)
