CTSC-200系列PLC在中空吹瓶机中的利用
中空吹瓶机
一、工艺介绍及节造道理
1、其工艺过程：
1）塑料的挤出
塑料加热溶解后塑炼成均匀混合流体，并以肯定的压力和流量挤入机头 。
2）型坯的形成
机头内的流体在沉力和挤出压力的作用下，通过机头口模挤出形成所需的型坯 。
3）型坯的吹胀
将达到要求长度的型坯置于吹塑模具内合模，由模具上的刃口将型坯堵截，通过模具上的进气口输入肯定压力的气体吹胀型坯，使制品和模具内表表缜密接触 。
4）制品的冷却
维持模具型腔内的气压，期待制品冷却定型 。
5）制品脱模
在吹塑过程中，型坯的形成和吹胀是吹塑过程的主题，节造型胚壁厚对于提高产品质量和降低成本极度沉要 。
2、吹塑成型道理
挤出吹塑成型凸起的弊端是挤出吹塑成型产品壁厚均匀性不易节造，尤其对于大型状态复杂的制品，由于受型胚自沉的影响，在型胚上产生减薄和缩颈景象 。另表在吹造表观不均匀的瓶子时，要保障瓶子的质量，就要以所必要最厚的厚度来造作型坯 。因而，在中空吹塑过程中，型胚壁厚节造是关系到产品质量的关键技术之一，通过节造型胚厚度的变动法规，使中空制品的壁厚均匀﹑节约资料 。
二、PLC节造规划
（1）节造器选取CTSC-200 PLC进行作为节造和50点型坯壁厚节造 。
（2）温度的丈量选取工业铠装热电偶 。温度节造由CTSC-200系列的8路热电偶？镃TSC 231-7TF32 实现，该？榧山谠炱鞔悄躊ID算法，只有设置几个参数，231-7TF32？榫湍芄蛔孕卸运匚虑屑尤然蚶淙，并将实时温度反馈给CPU 。

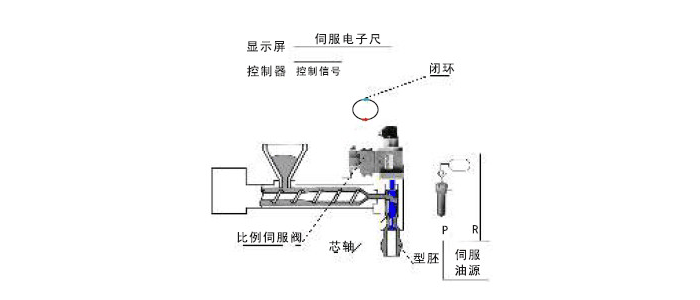

（3）壁厚节造由231-7HC32高速输入？椴杉团鞒ざ群湍Ｐ炯湎兜牡缱映叻蠢⌒藕，而后通过4通路仿照量输出？232-0HF32节造执行机构驱动伺服阀来实现 。
（4）操作面板选取触摸屏实现整机的型坯温度、挤出压力、型坯壁厚以及冷却功夫等各类工艺参数的设定、批改、画面显示等，选取菜单式法式节造，操作轻便靠得住 。
温度节造由热电偶、电加热及电电扇组成 。PID运算由？槭迪，有仿照量和数字量输出，单双向节造方式选择，节造精度达到±1℃ 。壁厚节造由电液伺服阀、作为执行机构和地位反馈的电子尺组成 。壁厚型坯设定选取数字化方式，通过操作面板实现50点型坯壁厚节造的设定，型坯壁厚曲线的纵坐标显示壁厚，横坐标显示点数 。
三、重要界面
【系统特点】
1、16位精度、高速仿照量采集？镃TS7 231-7HC32，齐全能实现电子尺信号的采集
2、性价比更高，用幼型机的投资实现了中型机的节造成效，大大降低了系统成本
3、温度采集？檠∪「衾爰际，抗滋扰能力更强
4、温度？榧芍悄芪驴厮惴，使编程更单一，温度节造精度更高
四、总结
目前，规模较大的吹瓶机用户通常选取竞标的方式采购设备，因而设备供给商都面对着高机能、廉价值的要求 。而“高机能”最沉要的一点体现就是配有壁厚节造，但增长壁厚节造器会大大地增长成本 。通过CO-TRUST PLC来实现吹瓶机的整机节造(蕴含壁厚节造职能)就齐全能够解决此类问题 。其不变靠得住的机能、较低的价值及精心打造的美满的解决规划，深受客户信任 。
-
CPU224+,24点数字量,晶体管输出（214-1AD33-0X24）
订货号：CTS7 214-1AD33-0X24
规 格：24VDC电源，14DI/10DO×24VDC，双通讯口（PTO/PWM）
查看详情 -

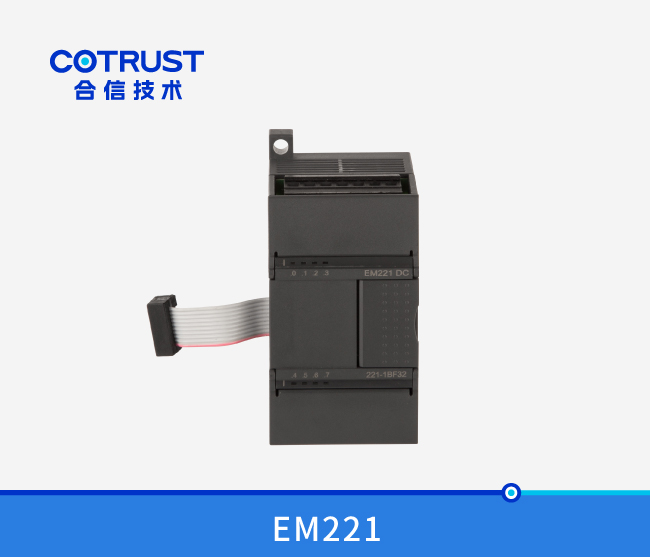

EM221数字量输入？椋221-1BF32、221-1BH32、221-1BL32）
订货号：CTS7 221-1BF32/221-1BH32/221-1BL32
规 格：8DI/16DI/32DI×24VDC
查看详情 -
EM222晶体管输出？椋222-1BF32、222-1BH32、222-1BL32）
订货号：CTS7 222-1BF32/222-1BH32/222-1BL32
规 格：8DO/16DO/32DO×24VDC
查看详情 -
EM231高速高精度仿照量输入？
订货号：CTS7 231-7HC32
规 格：4AI×16BIT，集成10VDC电源输出，采样速度500HZ，沉复性误差幼于0.05%
查看详情 -
EM231热电偶PID？(231-7TD32、 231-7TF32)
订货号：CTS7 231-7TD32/CTS7 231-7TF32
规 格：4AI×TC PID/8AI×TC PID
查看详情 -
KP系列图形按键操作面板
订货号：CTS6 K10-CH020
规 格：10.4英寸,640*480，TFT真彩,CF卡
查看详情
