- 概览
-
订货数据：
规格参数 订货号 CTSC-200 EM231热电偶PID ？，4AI×TC PID CTS7 231-7TD32 CTSC-200 EM231热电偶PID ？，8AI×TC PID CTS7 231-7TF32 职能个性：
总线、电源、通路间全隔离，靠得住性高，抗滋扰能力强
16位采样精度，选取硬件滤波技术，丈量值越发正确不变
供电电源有反接 ；ず屠擞课罩澳，合用于恶劣的工业环境
集成先进的吞吐逻辑节造算法，不占CPU资源，无需编程即可实现正确的温度节造，动态机能好
PID节造输出可所以PWM或仿照量，双极性输出，能够节造加热和冷却
使用规范
应选取绝缘型热电偶以获得梦想的抗滋扰能力，提高靠得住性
信号线应选取屏蔽线，屏蔽线需单端接地
在系统有优良接地的情况下 ？榈慕拥囟擞拥降叵呱，不然不接地
未使用到的通路请短接以解除断线故障告警
- 技术参数
-
规格参数
个性
EM231 4AI×TC PID
EM231 8AI×TC PID
物理个性
尺寸(宽×高×深)
71×80×62mm
71×80×62mm
功耗
1.8W
1.8W
电源损耗
+5V DC亏损电流
54 mA
54 mA
L+
34 mA
39 mA
L+线圈电压领域
20.4～28.8V DC
LED灯批示
24V DC电源供电优良ON=无错，OFF=无24V DC电源，SF：ON= ？楣收，闪动=输入信号谬误,OFF=无错
仿照量输入个性
输入类型 悬浮型热电偶 输入领域 J/K型 输入点数 4 8 隔离 现场至逻辑
现场至24V DC
24V到逻辑500V AC
500V AC
500V AC共模输入领域
(输入通路至输入通路)120V AC 共模抑造 >120dB@120V AC 输入分辨率 温度 电压 0.1℃/0.1℉
15位加符号位丈量道理 Sigma-Delta ？楦鹿Ψ(所有通路) 425ms 825ms 到传感器的导线长度 最大100米 导线回路电阻 最大100Ω 噪声抑造 85dB@ 50Hz/60Hz/400Hz 数据字体式 电压：-27648至+27648 输入阻抗 >1MΩ 最大输入电压 30V DC 分辨率 15位+符号位 输入滤波衰减 -3dB@ 21kHz 根基误差 0.1% FS(电压) 沉复性 0.05% FS 冷接点误差 ±1.5℃ 诊断法式 LED：EXTF，SF PID个性
PID算法 PID+FUZZY参数自调整 采样功夫 1秒 输出最幼脉宽 10ms PID类型 P、PI、PD、PID型 PID输出类型 仿照量或PWM脉宽节造 PID输出极性 双极或单极 PID地址与参数配置

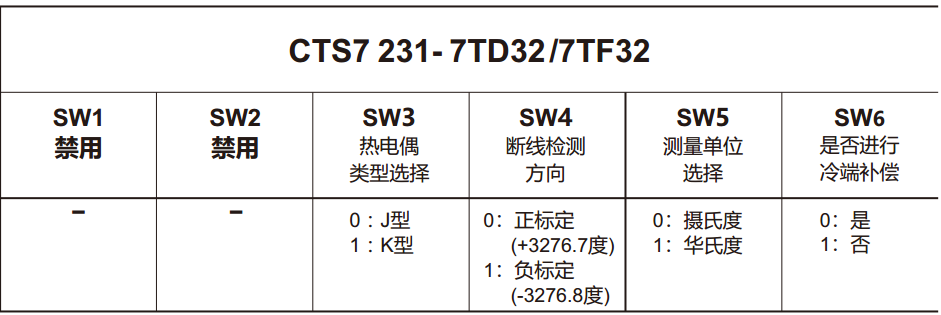

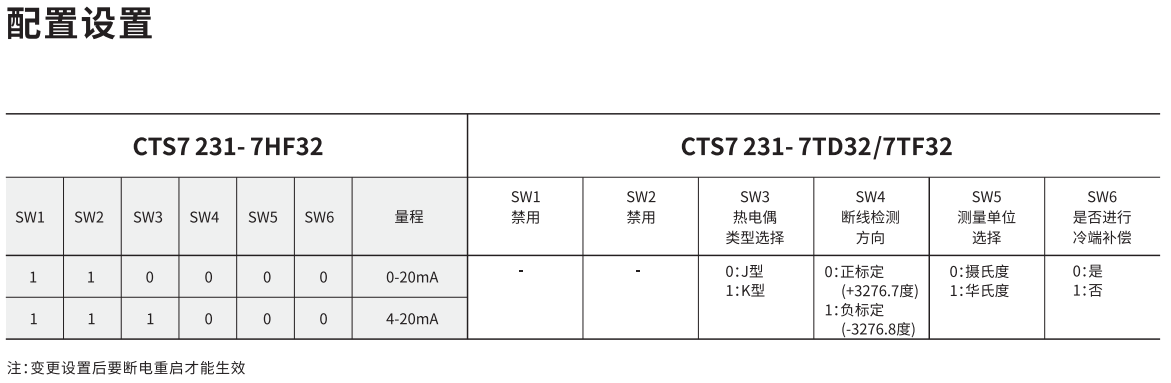

配置设置：

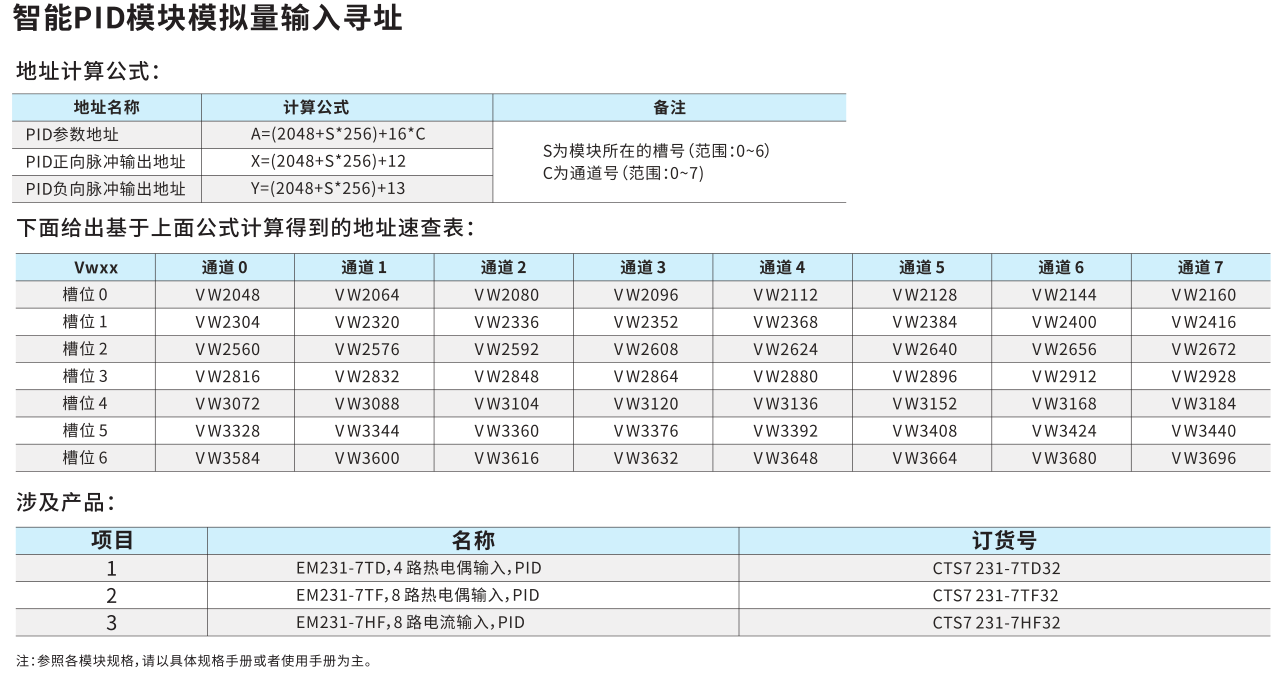

注：调换设置后要断电沉启能力生效 。PID地址推算公式
地址名称
推算公式
备注
PID参数地址
A=(2048+S*256)+16*C
S为 ？榈氐愕牟酆牛煊颍0～6）
C为通路号， 231-7TF为0～7，231-7TD为0～3
PID正向脉冲输出地址
X=(2048+S*256)+12
PID负向脉冲输出地址
Y=(2048+S*256)+13
PID参数输出部门( ？榈紺PU)内容
地址
数值设置领域
现实对应数值
现实温度
VW A
-2000～13000
-200～1300度
状态字
VW A+2
PID仿照量输出
VW A+4
-32000～32000
PID参数输入部门(CPU到 ？)内容
地址
数值设置领域
现实对应数值
设定温度
VW A+128
-2000～13000
-200～1300度
节造字节
VB A+130位蹬宗0时
VB A+130位蹬宗1时
V( A+130).0
PID不运行，没输出
PID运行
V( A+130).1
积分一向起作用，比例系数Kp不自动调整
积分分离及比例系数自动调整
V( A+130).2
PID单极输出，0～32000
PID双极输出，-32000～32000，拥有加热和冷却职能
V( A+130).3
未使用
V( A+130).4
积吩祓作用
积分不起作用
V( A+130).5
微吩祓作用
微分不起作用
V( A+130).6
现实温度值滤波，抗干抗更强
现实温度值不滤波
PID脉冲输出周期设定
VW A+132
1～255
1～255秒
Kp(比例系数)
VW A+134
0～9999
0～999.9
Ti(积分功夫)
VW A+136
0～3600
0～3600秒
Td(微分功夫)
VW A+138
0～3600
0～3600秒
正向脉冲输出地址
0通路脉冲输出
V X.0
1通路脉冲输出
V X.1
2通路脉冲输出
V X.2
3通路脉冲输出
V X.3
4通路脉冲输出
V X.4
5通路脉冲输出
V X.5
6通路脉冲输出
V X.6
7通路脉冲输出
V X.7
负向脉冲输出地址
0通路脉冲输出
V Y.0
1通路脉冲输出
V Y.1
2通路脉冲输出
V Y.2
3通路脉冲输出
V Y.3
4通路脉冲输出
V Y.4
5通路脉冲输出
V Y.5
6通路脉冲输出
V Y.6
7通路脉冲输出
V Y.7
利用举例
推算第二个扩大 ？樯系231-7TF的最后一个PID回路的地址 。
首先推算地址：
S=1,C=7
A ＝2048 + 1 * 256 + 16 * 7 = 2416
X = 2048 + 1 * 256 + 12 = 2316
Y = 2048 + 1 * 256 + 13 = 2317而后凭据以下参数地址注明设定或读出参数内容：
VW2544 //设定温度
VB2546 //节造字(参数自调整、双极输出)
VW2548 //脉冲输出周期
VW2550 //Kp比例系数
VW2552 //Ti积分功夫（秒）
VW2554 //Td微分功夫（秒）
VW2416 //现实温度
VW2418 //状态字
VW2420 //PID仿照量输出
V2316.7 //正向脉冲输出
V2317.7 //负向脉冲输出为了保障PID ？槟苷Ｊ褂，编写其他法式块时请肯定不要使用您所用的PID ？檎加玫腣存储区 。
？樵诘0号插槽所占用的地址为：VW2048到 VW2298
？樵诘1号插槽所占用的地址为：VW2304到 VW2554
？樵诘2号插槽所占用的地址为：VW2560到 VW2810
？樵诘3号插槽所占用的地址为：VW2816到 VW3066
？樵诘4号插槽所占用的地址为：VW3072到 VW3322
？樵诘5号插槽所占用的地址为：VW3328到 VW3578
？樵诘6号插槽所占用的地址为：VW3584到 VW3834可挪用EM231 PID专用的参数配置法式库
参数配置LADDER图如下：
- 典型利用
-
- 装置规格
-
尺寸图：
接线图：
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 有关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
