CTSC-200系列PLC在PET注塑机中的利用

PET注塑机

    PET注塑机由塑化部门和注塑部门组成；先将PET物料加热塑化
，再经注塑部门注塑成型
。随着人们生涯质量的提高
，对塑料制品的品质也越来越高
。PET物料的熔点高
，制品通明度高且轻便
，目前PET瓶的利用成几何级数的增长
，宽泛利用于饮料类、医药类和日用品类等领域
。

一、工艺介绍及工作道理

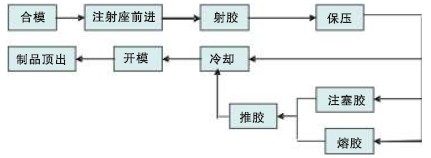

1、工艺流程图：

    塑化回路：物料进入加热后的料筒造成熔融状态
，马达驱动料筒内螺杆旋转
，物料在螺槽摩擦力及剪切力的作用下
，把已熔融的物料推到螺杆的头部
，与此同时
，螺杆在物料的反作用下后退
，使螺杆头部形成储料空间
，实现塑化过程
。而后
，螺杆在熔胶油缸的活塞推力作用下
，将储料室内的熔融料通过低压筒推到柱塞储料腔
。

    注射回路：模具在合；沟淖饔孟
，合模、高压锁模
，再在注射油缸的活塞推力的作用下
，以高速、高压
，喷嘴注射到模具的型腔中
，型腔中的熔料经过保压、冷却、固化定型后
，模具在合；沟淖饔孟
，开启模具
，并通过顶出装置把定型好的制品从模具顶出
，由机械手吸住拿出
。

二、电气节造技术规划

    该注塑机选取的是全液压注塑机能提供壮大的驱动力
，提高作为的急剧性
，对采集作为定位要求高
。

    在节造装置上
，选取幼型可编程逻辑节造器PLC组成注塑机的节造系统
，来实现蕴含地位节造、速度节造、压力节造、温度节造、故障节造和实时显示等注塑全过程的多种节造
。通过温控PID来节造温度
，仿照量调节压力和速度
，地位节造必要高速采集电子尺信号？
。

    电气节造系统的配置介绍：

   （1）CTSC CPU224+节造塑化回路的温度调节
，集成的自整定PID库法式
，调节急剧
，精度高
，使用方便
。

   （2）EM231-7PF为8路16位的温度采集？
，全隔离
，针对各类热电偶而开发的温度？
，拥有高靠得住性
。

   （3）CTSC CPU226L节造注塑回路的逻辑运算
，及高速运算能力达到逻辑运算速度0.15us
，三通讯口
。

   （4）EM231-7HC针对电子尺开发的高速高精度采样？
，单通路采样转换功夫幼于200us
。

   （5）EM232-0HF仿照量输出？
，4路12位精度仿照量输出
，全隔离技术
，精确、不变的节造压力流量的大幼
。

   （6）KP10为人机界面选取CO-TRUST的Copanel系列高端操作面板
，选取高速的32位RISC处置器
，画面切换流畅
，占有丰硕的图库
，提供大量的职能按键及显示批示
，支持PPI、MPI
，SD卡
。

三、节造关键点

1、熔胶筒温度

    在熔胶筒温度对料筒的温度设按时
，通常是使之维持肯定的温度梯度
，即从后部至前部的衔接体应设定使其温度逐步增高
。温度在达到设定值领域后延时一段功夫
，使熔胶筒受热充分均匀后才可启动熔胶
。EM231-7PF通过热电偶采集实时温度
，将值送给CPU 224+的PID运算库
，PID库运算出了局通过Q点输出
，来对温区进行温度加热或冷却调节
，形成关环的温度节造
。

2、地位节造

    节造系统采样EM231-7HC来急剧采样电子尺的地位
，CPU226L凭据电子尺地位进走运算
，了局通过EM232-0HF输出对应的压力和流量
，以确？夏！⒆⑸涞募本绾妥⑸涞难沽κ手
。

四、配置清单

系统设备清单：

五、总结

    在中型PET注塑机中使用TrustPLC CTSC-200可编程节造器及高端操作面板Copanel系列的KP10H来做为中型PET注塑机监控系统的节造硬件
，不仅降低成本
，并且拥有如下优异的系统职能：

    （1）通过KP10H进行带有密码；さ牟问柚眉岸哉鱿低辰屑喽胶筒僮
，美观且方便
。

    （2）用TrustPLC CTSC-200可编程节造器的高速处置数据
，仿照量？槎缘缱映叩母咚俨裳
，大大提高了系统不变、急剧和定位的高正确性
，提逾越产效能
。

    （3）智能化温度算法
，对塑化筒、注塑筒的温度调节
，保障了物料塑化的质量
，提高制品的质量
。

•

  CPU226L
  ，40点数字量,晶体管输出（216-2AD33-0X40）

  订货号：CTS7 216-2AD33-0X40

  规   格：24VDC电源,24DI/16DO×24VDC,24KB法式,10KB数据,支持表部电池和存储卡（PTO/PWM）

  查看详情
•

  CPU224+,24点数字量,晶体管输出（214-1AD33-0X24）

  订货号：CTS7 214-1AD33-0X24

  规   格：24VDC电源
  ，14DI/10DO×24VDC
  ，双通讯口（PTO/PWM）

  查看详情
•

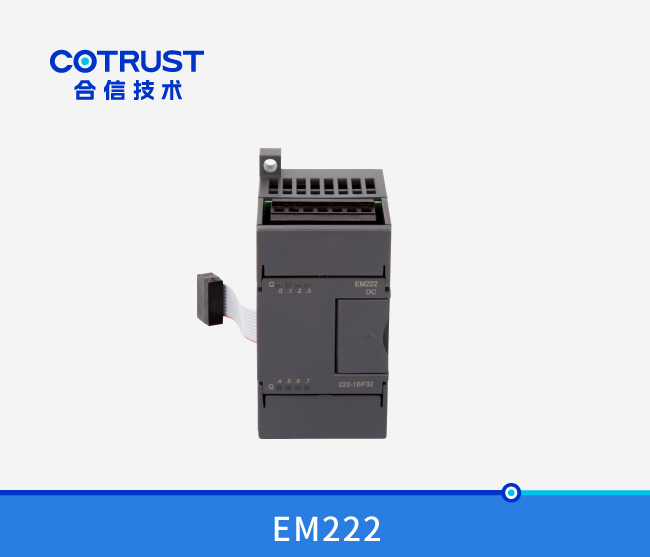

  EM222晶体管输出？椋222-1BF32、222-1BH32、222-1BL32）

  订货号：CTS7 222-1BF32/222-1BH32/222-1BL32

  规   格：8DO/16DO/32DO×24VDC

  查看详情
•

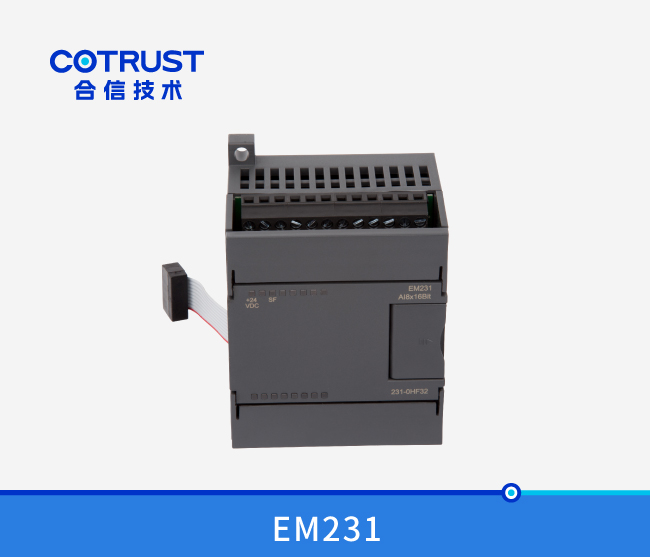

  EM231高精度仿照量输入, 8通路

  订货号：CTS7 231-0HF32

  规   格：8点输入, 16BIT, 电压输入,光耦隔离

  查看详情
•

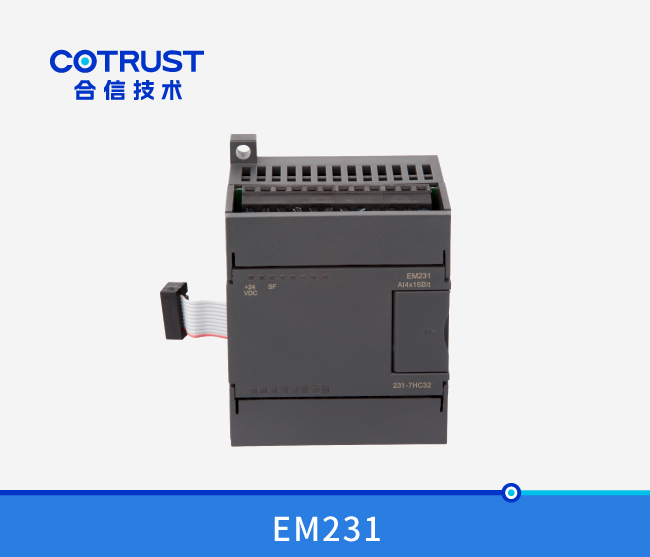

  EM231高速高精度仿照量输入？

  订货号：CTS7 231-7HC32

  规   格：4AI×16BIT
  ，集成10VDC电源输出
  ，采样速度500HZ
  ，沉复性误差幼于0.05%

  查看详情
•

  EM232仿照量输出？椋232-0HB32、232-0HF32）

  订货号：CTS7 232-0HB32/CTS7 232-0HF32

  规   格：2路或4路输出,电流电压
  ，12BIT, 光电隔离

  查看详情
•

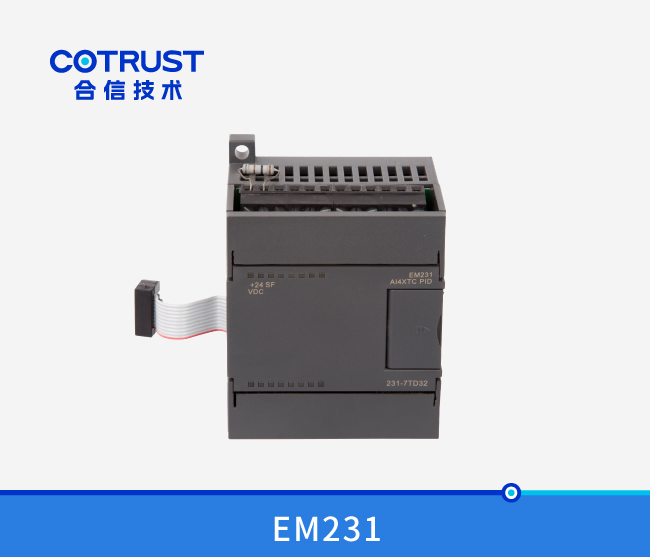

  EM231热电偶PID？(231-7TD32、 231-7TF32)

  订货号：CTS7 231-7TD32/CTS7 231-7TF32

  规   格：4AI×TC PID/8AI×TC PID

  查看详情
•

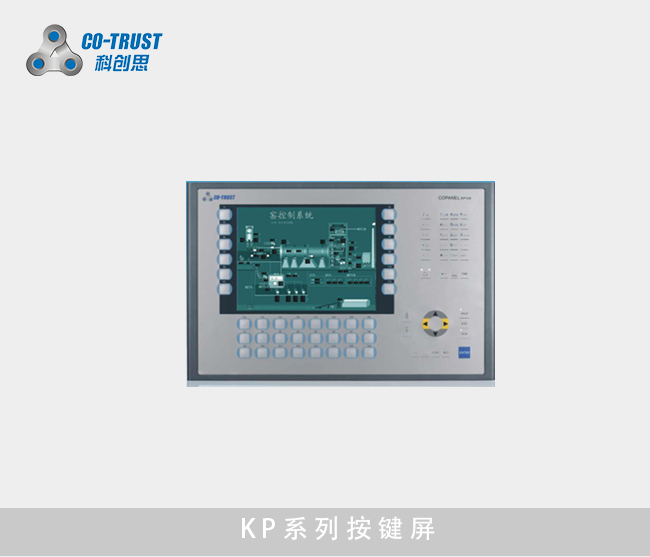

  KP系列图形按键操作面板
