行业设备与简介
LED照明产业
是国度节能减排政策沉点激励发展的产业。
LED球泡灯全自动装配出产线
是LED照明灯具企业的基础设备。
工艺流程及节造要求
① LED出产线工序较多，蕴含自动上料、自动定位、自动装配、自动整线、自动在线焊接、自动检测、自动剔废、自动铆接等。
② 系统分为七个站点共节造82个轴，每个站点实现2至3个工序，每个站点之间都必要进行数据互换，同时配置了8幼我机界面，每幼我机界面都要和每个站点进行通讯。
③ PLC必要壮大的通讯处置能力和组网能力
ca88规划架构
系统构架图：
产品配置表：
规划注明
ca88选取以逻辑节造见长的H系列尺度型CPU，集成100Mbps的Ethernet以太网口支持8个UDP_PPI衔接实现8个TP10I以太网触摸屏的衔接，并且通过MODBUS_TCP实现PLC之间的数据互换。通过高达100M的Ethercat现场总线和82台H1A伺服成立通讯网络，节造机械手运载物料，以达到物料运行安稳，速度快，沉复运行精度高的特点。并且凭据客户需要伺服定造多段速的职能。
规划优势
为满足照明灯具企业的高质量、高效能、高产能需要并实现远程的守护与数据监控，ca88开发的LED全自动物联网装配出产线系统，只需7个零件，经过18个步骤，4秒钟就能够出产出一个LED球泡灯。
① 以上配置让CTH300 H系列PLC与TP系列HMI通过标配的以太网接口，轻松组网；
② 通过装置ca88MICO远程平台软件，便捷的将设备接入MICO云平台中，实现远程守护以及在电子看板（智能电视）上的数据监控；
③ 看板也可组网，多个看板组成网络，实现所有工业设备均在互联网中，工业互联，远程监控。
现场
-
TP10I 以太网触摸屏（CTS6?T10I-CH032）
订货号：CTS6?T10I-CH032
规 格：10.1寸触摸屏，真彩LCD-TFT，分辨率1024x600,256k色，1个RS485口，1个USB口，1个以太网口
查看详情 -

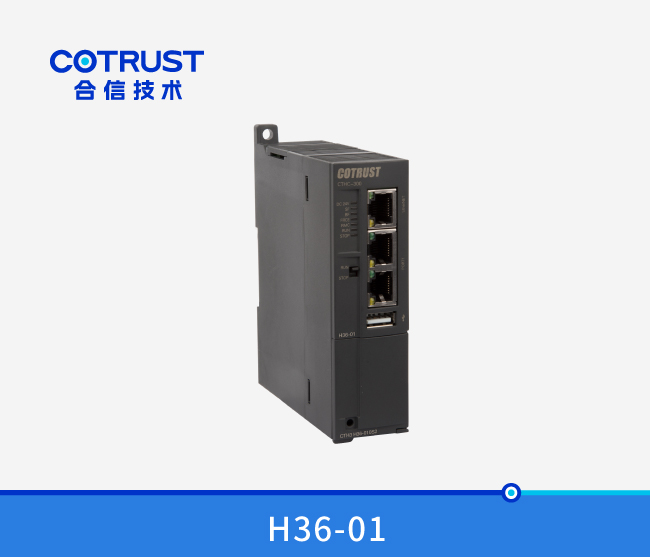

CTH300 主控CPU（H36-01）
订货号：CTH3 H36-001S2
规 格：H36-01：CTH300-H系列尺度型CPU,256KB+2*64KB法式空间，1MB数据空间，32KB掉电维持数据空间；1个PPI/自由通讯接口，1个以太网通讯口，1个EtherCAT通讯口，1个CANopen接口，1个USB接口，支持PLCopen单轴运控、插补、电子凸轮和电子齿轮、支持Trace追踪职能；最大机架数4个（含本地机架）;支持最多64个EtherCAT从站；支持C说话编程。
查看详情 -
CTH300数字量输出？(DQT-08、DQT-16、DQT-32、DQR-08、DQR-16、DQN-16)
订货号：CTH3 DQT-080S1/CTH3 DQT-160S1/CTH3 DQT-320S1/CTH3 DQR-080S1/CTH3 DQR-160S1/CTH3 DQN-160S1
规 格：晶体管输出， 8 x 24VDC/晶体管输出， 16 x 24VDC/晶体管输出， 32 x 24VDC/继电器输出，8点，2A/继电器输出，16点，2A
查看详情 -
A6N系列伺服驱动器
订货号：CTSD-A6N-B1015-M200/CTSD-A6N-B2015-M200/CTSD-A6N-B4015-M200/CTSD-A6N-B7515-M200/CTSD-A6N-B1025-M200
规 格：功率领域为0.1KW-0.4KW；0.75KW-1KW； 支持17bit/23bit总线式编码器
查看详情 -
CTH300数字量输入？椋―IT-08，DIT-16，DIT-32）
订货号：CTH3 DIT-080S1/CTH3 DIT-160S1/CTH3 DIT-320S1
规 格：8点输入，24VDC/16点输入，24VDC/32点输入， 24VDC
查看详情 -

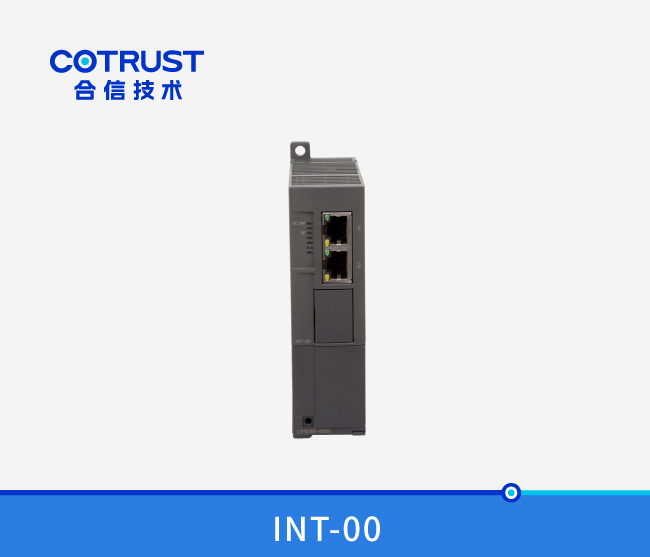

CTH300 中继？(INT-00)
订货号：CTH3 INT-000S1
规 格：中继？
查看详情
