- 概览
-
支持ECT禁用 ；
支持硬件拨码寻址 ；
支持Type-c口更新固件 ；
支持从站？镮D鉴别，

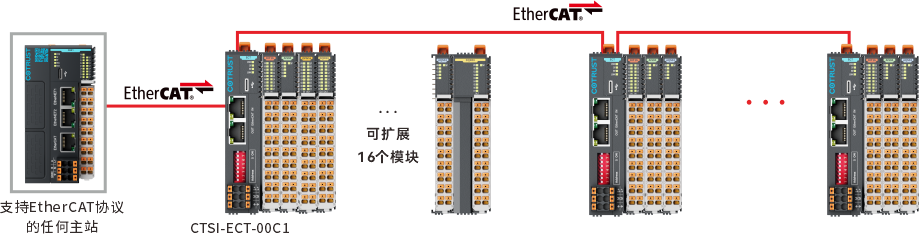

可扩大16个？。
- 技术参数
-
型号 CTSI-ECT-00C1 职能概述 职能类别 职能项 描述 表部接口职能 扩大总线接口 提供1个扩大？榻涌，可接16个Simple系列I/O？ TYPE-C接口 提供1个TYPE-C从设备接口，支持电源供电 EtherCAT接口 提供2个EtherCAT通讯接口 隔离职能 接口隔离 EtherCAT通讯接口隔离 ；ぶ澳 电源 ； 供电电源端提供反接 ；ぶ澳芗袄擞课罩澳 物理个性 尺寸（W×H×D） 24 x 104 x 80 mm IP等级 IP20 电源规格 额定输入电压 24V DC 输入电压领域 20.4V~28.8V DC 输入电流 1A 输入电源 ； 支持极性反接 ； LED批示灯个性 备注1：当从站扩大总线无输出类型的？槭，从站与主站之间通讯断开，从站不会切 换至安全操作。
备注2：Blinking：距离200毫秒闪1次。PWR批示灯 绿色 ON = 24VDC供电正常 OFF = 无24VDC供电 SF批示灯 红色 ON = 扩大I/O总线故障或EtherCAT？楣收,硬件组态不一致 Blinking = ？榈拿笮畔 OFF = 无错 BF批示灯 红色 ON = EtherCAT总线通讯故障 OFF = 无错 LINK批示灯（从站状态批示灯） 绿色 OFF = 没有衔接（0）、初始化（1） Blinking= 预操作（2）、安全操作（4）（备注1） ON = 操作（8） RJ45口批示灯 绿色 ON = 与其他EtherCAT接口衔接 Blinking= 与其他EtherCAT接口进行通讯 OFF = 没有与其他EtherCAT接口衔接 扩大I/O能力 每从站支持最多？槭 16 和谈类型 Simple系列PLC自界说100MHz总线和谈 ？槿炔灏沃澳 不支持 输入PDO数量 最大1024字节 输出PDO数量 最大1024字节 输入邮箱大幼 最大256字节 输出邮箱大幼 最大256字节 EtherCAT通讯口 通讯接口 2个单RJ45口 波特率 100Mbps 和谈类型 CANopen over EtherCAT (CoE) 支持PDO服务 支持SDO服务 支持EtherCAT状态机号令 从站间通讯距离最长 100m （100BASE-TX） 隔离 通讯口隔离 本体固件升级 支持（通过TYPE-C升级） 扩大？榻弥澳 支持 报警 从站地址与硬件唯一对应，从站地址与硬件不一致时，主站要报警 硬件组态职能 导入的文件类型 EtherCAT 的XML体式文件 第三方ECT主站 增长的Simple系列ECT？橹С16个槽位的扩大 扩大？榭稍龀imple系列I/O？
- 典型利用
- 装置规格
- 样本/手册/软件
