- 概览
-
职能特点
2、拓扑结构支持星形、树形、线型、环形结构；
3、每个从站允许扩大8个I/O？椋ㄊ至磕？椤⒎抡樟磕？椤⑽露饶？椤ID智能？，不蕴含CAN？椤⒃丝啬？椤⒊瞥恋忍厥饽？椋。
4、支持西门子Profinet主站，蕴含Siemens S7-300，Siemens S7-1200 ，Siemens S7-1500；
5、组态软件TIA Portal V13 及更高版本。

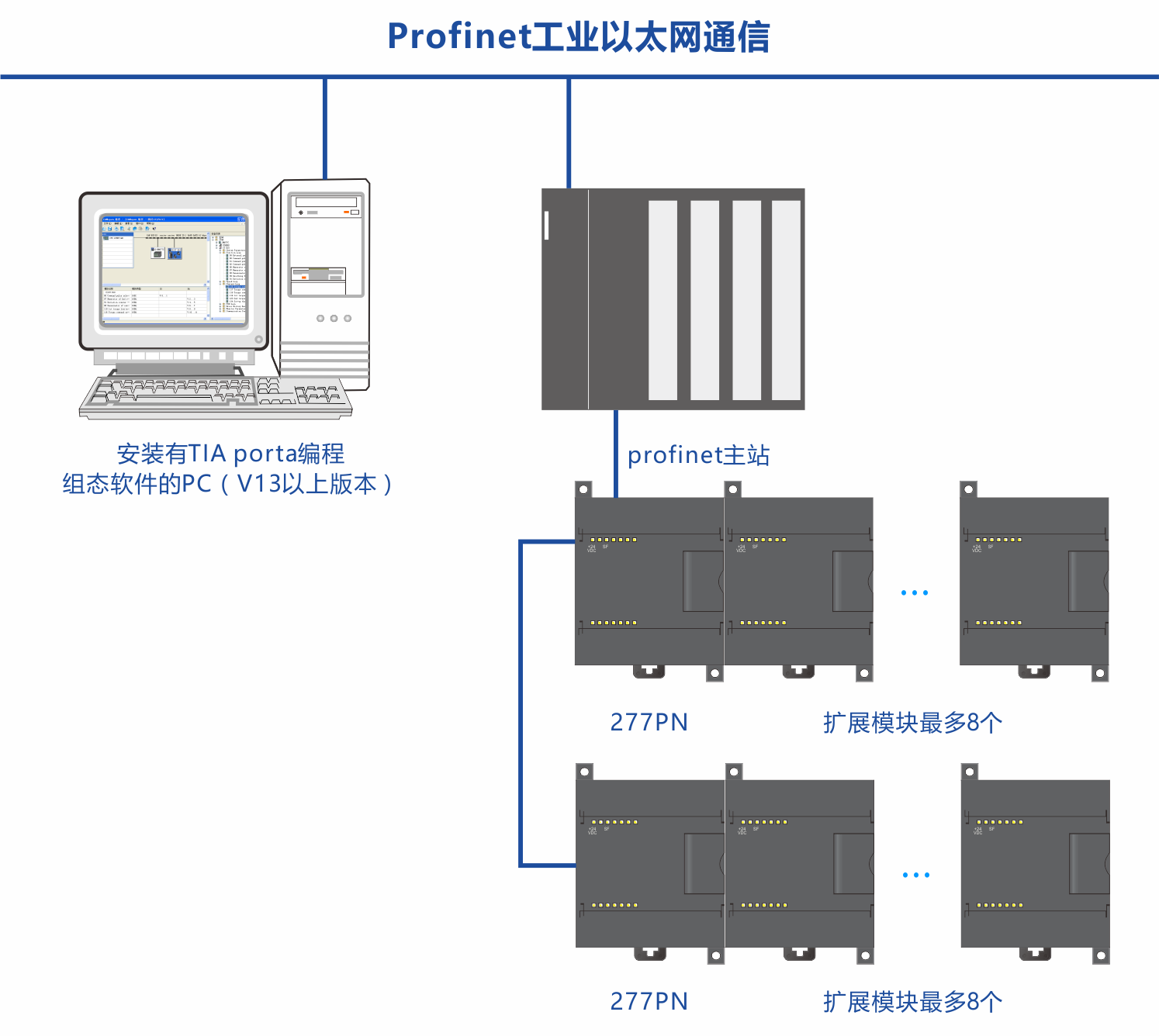

框架图
- 技术参数
-
物理个性
尺寸（W×H×D）
71×80×62 mm
电源损耗
额定输入电压
24V DC
输入电压领域
20.4V~28.8V DC
输入电流
0.8A
总线电源电压
+5V DC
总线电源电流
1.1A
隔离
表部电源与系统电源隔离
电源；
供电电源端提供反接；ぶ澳芗袄擞课罩澳
LED批示灯个性
24V电源批示灯（绿色）
ON = 24VDC供电正常
OFF = 无24VDC供电
SF批示灯（红色）
ON = 扩大I/O总线故障或者PROFINET？楣收
OFF = 无错
BF批示灯（红色）
ON = PROFINET总线通讯故障（未衔接互换机，未检测到网络）
Blinking=硬件组态不一致
OFF = 无错
MT批示灯（黄色）
（守护批示灯）
ON = 迷失同步
OFF = 无错
P1R/P2R口批示灯（绿色）
ON = 有到互换机/PN主站的衔接
OFF = 没有到互换机/PN主站的衔接
P1R/P2R口批示灯（黄色）
ON = 有到互换机/PN主站的数据收发
OFF = 没有到互换机/PN主站的数据收发
扩大I/O能力
每从站支持最多？槭
8（数字量？椤⒎抡樟磕？椤⑽露饶？楹蚉ID节造？，不蕴含其他类型的？椋
和谈类型
CTSC-200 PLC自界说4MHZ总线和谈
每从站IO最大配置
仿照量IO最大配置可达64AI/32AQ
数字量IO最大配置可达256DI/256DQ
拓扑结构
支持星形、树形、线型、环形
PROFINET通讯口
通讯接口
1个双RJ45口
数据传输速度
以太网传输率为10Mbps
PROFINET传输率为100Mbps，全双工
支持的以太网服务
ping、arp、网络诊断(SNMP)/MIB-2、LLDP
发送周期
250us~4ms
第三方PROFINET主站
支持
从站间通讯距离最长
100m（100BASE-TX）
拓扑结构
支持星形、树形、线型、环形拓扑结构
隔离
通讯口隔离
硬件组态职能
导入文件类型
PROFINET GDS文件XML体式
第三方PN主站
增长CTS7 277-0PN32？楹笾С8个槽位的扩大
扩大？榭稍龀な至俊⒎抡樟俊⑽露饶？楹蚉ID节造？，其他的？椴荒茉龀
- 典型利用

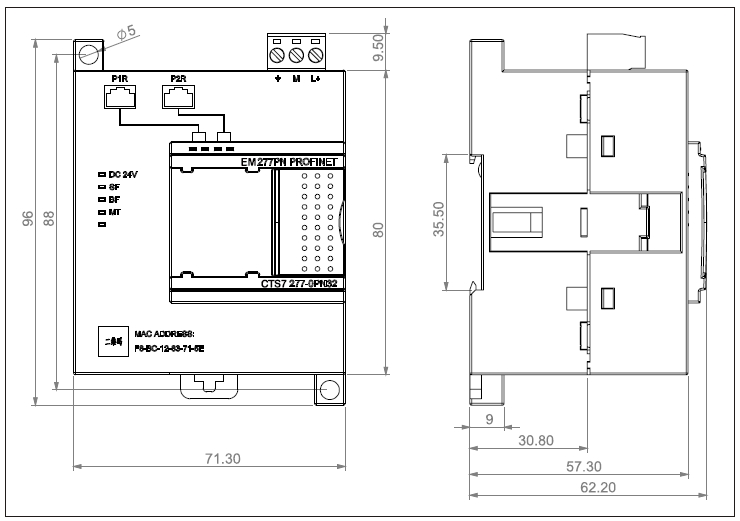

- 装置规格
-
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 有关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
