- 概览
-

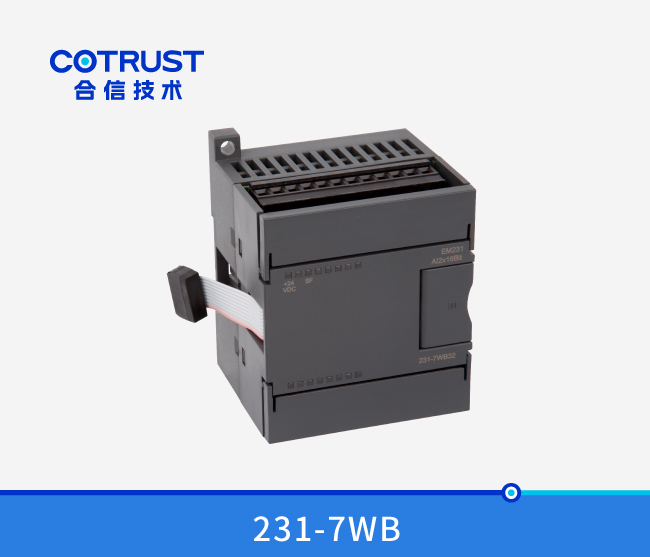

名称：
EM231 称沉？
规格参数：
2路传感器信号输入，16bit，采样率20Hz（单通路）/10Hz（双通路），6 VDC、每路150mA激励电源输出
订货号：
CTS7 231-7WB32
- 技术参数
-
规格参数
规格项目
CTS7 231-7WB32
功耗
5W
电源损耗
+5VDC亏损电流
＜140mA
L+亏损电流
＜100mA
L+线圈电压领域
20.4－28.8VDC
LED批示灯
电源批示优良ON＝24VDC供电正常，OFF=无24VDC供电
SF：闪动＝输入信号谬误，OFF＝无错
输入类型
应变仪，选取4线或6线技术接线方式
输入领域
0~1mV/V
0~2mV/V
0~3mV/V
0~4mV/V
输入点数
2AI
隔离个性
现场至逻辑
500VAC
现场至24VDC
500VAC
24V到逻辑
500VAC
共模输入领域（输入通路至输入通路）
0
共模抑造
>120dB@120VAC
输入分辨率
温度系数零点
≤±0.1uV/K
丈量道理
Sigma-Delta
到传感器的导线长度
最大500米
噪声抑造
85db@50Hz/60Hz
数据字体式
电压：0至＋32000
分辨率
16位
根基误差
0.05％Fs
沉复性
0.1％Fs
- 典型利用
- 装置规格
-
端子衔接
称沉？槭且豢罡呔鹊恼闪磕？，它必须靠得住的丈量低信号电平（约莫1.5uV）。因而，要获得无故障的操作，相宜的组装和电缆衔接是至关沉要的。
在衔接称沉传感器时，应遵守如下规定：
? 若是筹备衔接一个以上传感器（称沉传感器必须并联），则必须使用一个接线盒。若称沉传感器到？榛虻浇酉吆械木嗬氪笥诔瞥链衅骺捎玫缋碌某ざ，应该使用专门的耽搁盒。
? 电缆的屏蔽始终应通到接线盒或耽搁盒的电缆压盖处。
? 划定的线路上应使用纽绞线对电缆，并且应该屏蔽：
---传感器线SEN+/SEN-；
---丈量电压线SIG+/SIG-；
---电源电压线EXC+/EXC-。
? 屏蔽线必须接到屏蔽接头卡子上。
1、四线造接法
衔接四线造传感器时，肯定要在接线盒中将EXC+与SENS+短接，EXC-与SENS-短接，不然称沉？榭赡芪薹ㄕ９ぷ。
2、六线造接法
3、？榻酉咄
拨码开关设置
拨码开关配置
拨码开关1、2、3、4、5、6
设置
职能
SW1、2
01
选择1mV/V传感器类型
00
选择2mV/V传感器类型（默认）
10
选择3mV/V传感器类型
11
选择4mV/V传感器类型
SW3
0
选择双通路工作模式（默认）
1
选择单通路工作模式
SW4
0
选择滤波方式1（默认）
1
选择滤波方式2
SW5、6、7、8
00
保留
备注：
? 默认状态：000000
? 滤波方式凭据调试，必要由软件进行设置
