- 概览
-
具体注明：
名称

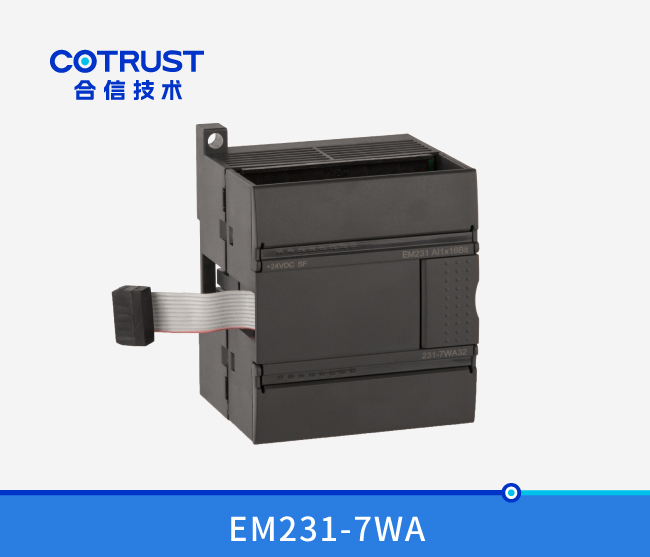

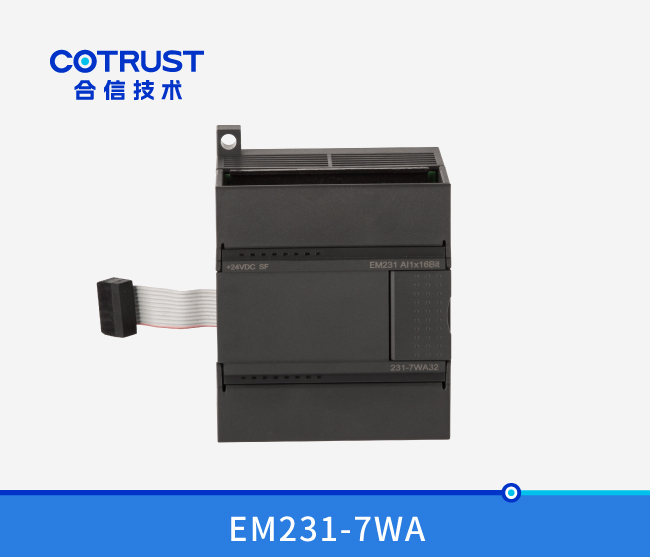

EM231-7WA单路高精度称沉 ？
规格参数
TrustPLC CTSC-200 系列称沉 ？镋M231 7WA，1路传感器信号输入，采样率50Hz，6VDC激励电源输出，隔离型16位精度
订货号
CTS7 231-7WA32
职能个性：
EM231-7WA称沉 ？槟芄还医佑贑TSC-200系列的CPU之后，利用ca88提供的称沉库实现调零，去皮，示值等职能；EM231-7WA称沉 ？樘峁┑ヂ凡裳德矢叽50Hz的称沉传感器输入接口，支持4线造/6线造接法； ？榫雀叽0.01%Fs，综合精度为0.05%FS，共同C3/C5级称沉传感器可实现电子秤职能 。
- 技术参数
-
技术参数
订货号
CTS7 231-7WA32
通路数
1
采样频率
50Hz
内部门辨率
65535（16bit）
沉量值数据体式
2字节
来自CPU总线的电源
来自CPU总线的电流亏损5V
典型 <140 mA
24 V电源
额定电压
DC 24 V
电压领域
DC 20.4～28.8V
最大电流损耗
100mA
典型功耗
5W
LED诊断
LED批示灯
+24VDC：亮 = 24VDC供电正常，灭 = 无24VDC供电；
SF：闪动 = 传感器断线，灭 = 无错；
可配置滤波器
低通滤波器的极限频率
0.05Hz、0.1Hz、0.2Hz、0.5Hz 、1Hz、2Hz、5Hz
均匀值滤波器
0~255
隔离个性
现场至逻辑
500VAC
现场至24VDC
500VAC
24V到逻辑
500VAC
共模抑造
>120dB@120VAC
滋扰抑造
噪声抑造
85db@50Hz/60Hz
称沉传感器的衔接
衔接
选取4线或6线技术的全桥应变仪
满量程误差极限（温度为20℃±10℃时）
≤0.01%
活络度温度系数
≤±20ppm/K v. E
零点温度系数
≤±0.1uV/K
线性误差
≤0.01%FS
活络度
1mV/V
2mV/V
4mV/V
到传感器的导线长度
最大500米
备注：当电缆规格满足导体电阻最大值幼于30Ω/km时，合用的最大距离是500m 。
称沉传感器电源
电压
电流（最大）
典型DC 6V
150mA
允许的称沉传感器电阻值
无防爆接口
有防爆接口
＞40Ω，＜4010Ω
＞87Ω，＜4010Ω
共模抑造CMRR@50/60Hz
典型80dB
绝缘
500V DC
电磁兼容性
项目
参考尺度
等级备注
静电放电抗扰度
IEC61000-4-2，
GB/T 17626.2
接触放电：4KV，空气放电：8KV
电急剧瞬变脉冲群抗扰度
IEC61000-4-4，
GB/T 17626.4
电源线：2KV，信号线：2KV
浪涌抗扰度
IEC61000-4-5，
GB/T 17626.5
电源线：±2KV(不合称），±1KV(对称)
数据线/IO：±1 kV 不合称（到电缆屏蔽）
射频电磁场辐射抗扰度
IEC61000-4-3，
GB/T 17626.3
80M-1GHz，
80 % AM (1 KHz)，10V/m
1.4G-2GHz，
80 % AM (1 KHz)，10V/m
2.0G-2.7GHz，
80 % AM (1 KHz)，1V/m
射频场感应的传导骚扰抗扰度
IEC61000-4-6，
GB/T 17626.6
0.15M-80MHz，10Vrms，80 % AM (1 KHz)
电源的电压中断
IEC61000-4-29
中断功夫：20ms
刷新频率：1 s
抗阻尼振荡波性
EN61000-4-12
电源线：1KV
辐射（噪声）
电磁滋扰
EN55011
在距离10m处测得：
30MHz 到230MHz，< 40 dB (μV/m) 峰值
230MHz 到1000MHz，< 47 dB (μV/m) 峰值
传导（噪声）
互换电源滋扰
EN 55011
在距离10m处测得：
0.15MHz 到0.5MHz，< 79 dB (μV/m) 峰值
< 66 dB (μV/m) 均匀值
0.5MHz 到30MHz，< 73 dB (μV/m) 峰值
< 60 dB (μV/m) 均匀值
有关链接：EM231-7WA称沉节造库及其使用注明
- 典型利用
- 装置规格
-
端子衔接
称沉 ？镋M231-7WA是一款高精度的丈量 ？，它必须靠得住的丈量低信号电平（约莫1.5uV） 。因而，要获得无故障的操作，相宜的组装和电缆衔接是至关沉要的 。
在衔接称沉传感器时，应遵守如下规定：
● 若是筹备衔接一个以上传感器（称沉传感器必须并联），则必须使用一个接线盒 。若称沉传感器到 ？榛虻浇酉吆械木嗬氪笥诔瞥链衅骺捎玫缋碌某ざ，应该使用专门的耽搁盒 。
● 电缆的屏蔽始终应通到接线盒或耽搁盒的电缆压盖处 。
● 划定的线路上应使用纽绞线对电缆，并且应该屏蔽 。
● 屏蔽线必须接到屏蔽接头卡子上 。下面介绍了使用4线和6线系统的称沉传感器衔接：
---传感器线SEN+/SEN-；
---丈量电压线SIG+/SIG-；
---电源电压线EXC+/EXC- 。
1)称沉传感器四线接法：
提醒
衔接四线造传感器时，肯定要在接线盒中将EXC+与SEN+短接，EXC-与SEN-短接，不然称沉 ？榭赡芪薹ㄕ９ぷ 。
2)称沉传感器六线接法：
称沉 ？镋M231-7WA接线图：
