订货号
CTSC-200 EM231,8路电流输入，0-20mA/4-20mA,隔离型16位精度，带智能PID
CTS7 231-7HF32
重要个性
总线、电源、通路间全隔离，靠得住性高，抗滋扰能力强
16位采样精度，选取硬件滤波技术，丈量值越发正确不变
供电电源有反接；ず屠擞课罩澳，合用于恶劣的工业环境
集成先进的吞吐逻辑节造算法，不占CPU资源，无需编程即可实现正确的温度节造，动态机能好
PID节造输出可所以PWM或仿照量，双极性输出，能够节造加热和冷却
使用规范
信号线应选取屏蔽线，屏蔽线需单端接地
在系统有优良接地的情况下？榈慕拥囟擞拥降叵呱，不然不接地
- 技术参数
-
规格参数
个性
EM231 8AI×电流 PID
物理个性
尺寸(宽×高×深)
71×80×
功耗
1.8W
电源损耗
+5V DC亏损电流
30 mA
L+
39 mA
L+线圈电压领域
20.4～28.8V DC
LED灯批示
24V DC电源供电优良ON=无错，OFF=无24V DC电源，SF：ON=？楣收，闪动=输入信号谬误,OFF=无错
仿照量输入个性
输入类型
电流输入
输入领域
0-20mA/4-20mA
输入点数
8
隔离
现场至逻辑
现场至24V DC
24V到逻辑500V AC
500V AC
500V AC共模输入领域
(输入通路至输入通路)120V AC
共模抑造
>120dB@120V AC
输入分辨率
温度
电压
15位加符号位丈量道理
Sigma-Delta
？楦鹿Ψ(所有通路)
825ms
到传感器的导线长度
最大
导线回路电阻
最大10Ω
噪声抑造
85dB@ 50Hz/60Hz/400Hz
分辨率
15位+符号位
输入滤波衰减
-3dB@ 21kHz
根基误差
0.1% FS(电流)
沉复性
0.05% FS
诊断法式
LED：EXTF，SF
PID个性
PID算法
PID+FUZZY参数自调整
采样功夫
1秒
输出最幼脉宽
10ms
PID类型
P、PI、PD、PID型
PID输出类型
仿照量或PWM脉宽节造
PID输出极性
双极或单极
PID地址与参数配置
配置设置：
PID地址推算公式
PID参数输出部门(？榈紺PU)
PID参数输入部门(CPU到？)
正向脉冲输出地址
负向脉冲输出地址
利用举例
推算第二个扩大？樯系231-7HF的最后一个PID回路的地址。
首先推算地址：
S=1,C=7
A ＝2048 + 1 * 256 + 16 * 7 = 2416
X = 2048 + 1 * 256 + 12 = 2316
Y = 2048 + 1 * 256 + 13 = 2317
而后凭据以下参数地址注明设定或读出参数内容：
VW2544 //设定温度
VB2546 //节造字(参数自调整、双极输出)
VW2548 //脉冲输出周期
VW2550 //Kp比例系数
VW2552 //Ti积分功夫（秒）
VW2554 //Td微分功夫（秒）
VW2556 //量程领域（1300度默认值）
VW2416 //现实温度
VW2418 //状态字
VW2420 //PID仿照量输出
V2316.7 //正向脉冲输出
V2317.7 //负向脉冲输出
为了保障PID？槟苷Ｊ褂，编写其它法式块时请肯定不要使用您所用的PID？檎加玫腣存储区。
？樵诘0号插槽所占用的地址为：VW2048到 VW2300
？樵诘1号插槽所占用的地址为：VW2304到 VW2556
？樵诘2号插槽所占用的地址为：VW2560到 VW2812
？樵诘3号插槽所占用的地址为：VW2816到 VW3068
？樵诘4号插槽所占用的地址为：VW3072到 VW3324
？樵诘5号插槽所占用的地址为：VW3328到 VW3580
？樵诘6号插槽所占用的地址为：VW3584到 VW3836可挪用EM231 PID专用的参数配置法式库
参数配置LADDER图如下：
- 典型利用
-
- 装置规格
-

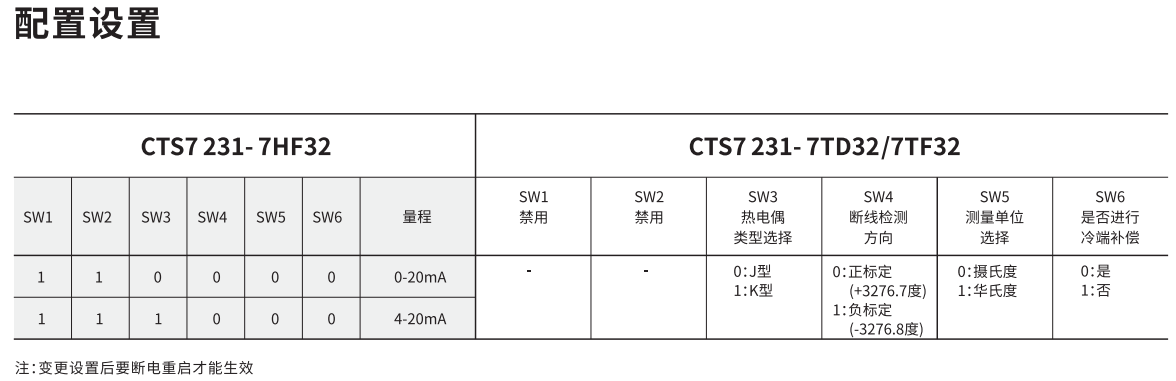

EM231电流型输入温控？橹С0—20mA的电流，？樘峁┝艘桓6位的DIP开关用于选择丈量领域，6位的DIP开关位于？榈
下方，如下图所示。为了使DIP开关设置起作用，用户必要给PLC电源断电再通电。
Sw1
Sw2
Sw3
Sw4
Sw5
Sw6
量程
分辨率
ON
ON
OFF
OFF
OFF
OFF
0—20mA
ON
ON
ON
OFF
OFF
OFF
4—20mA
