- 概览
-
规格参数
订货号
CPU224XP，72KB法式空间/110KB数据空间，220VAC电源，14DI/10DO继电器型输出，2A，2个PPI/自由通讯口，1个以太网口，数据永远保留，支持西门子S7和谈
CTS7 214-2BD45-0324
- 技术参数
-
物理个性
尺寸（宽×高×深）
137×80×62mm
功耗
7W
存储器个性
法式存储器
24KB+48KB
数据存储器
10KB+100KB
数据保留
FlashROM永远保留
通例个性
按时器总数
1ms
10ms
100ms
256
4
16
236
计数器总数
256
内存存贮器位
256
内存存储位掉电维持功夫
永远维持
功夫中断
2个1ms分辨率
挨次节造继电器（S)
256位
功夫中断
2个1ms分辨率
边缘中断
4个上升沿和/或4个降落沿
仿照电位器
无
布尔量运算执行功夫
0.15?s
浮点运算执行功夫
8?s
时钟
内置
BD扩大板接口数
已集成1个2AI/1AQ扩大板，AIW寻址
系统批示灯
5个，STOP、RUN、SF、RMC、LINK/ACT
RUN/STOP拨码
有，2态
电池卡接口
支持，电源不及2.0V，报警位SM195.0
编程卡
支持
存储卡
支持
额定输入电压
DC24V
电源供给
本机及扩大总线+5V
+24V
660mA
280mA
集成的通讯职能
通讯接口
2个通讯口：
PORT0:PPI/自由口，尺度RS485电平
PORT1:PPI/自由口，尺度RS485电平
PPI波特率(baud)
9.6kbps、19.2kbps和187.5kbps
自由口波特率(baud)
1.2kbps ~ 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，38.4kbps时1200米
50米
最大站点数
每段32个站，每个网络126个站
最大主站数
32
点到点(PPI主站模式)
是(NETR/NETW)，最多8个衔接，每个衔接最大通讯200个字节
MPI衔接
（1PG/1OP）共8个，2个保留
以太网通讯职能
通讯接口
1个标配以太网口
通讯尺度
切合IEEE802.3尺度
传输速度
10Mbps 和100Mbps自适应
自适应交叉衔接
支持
衔接到工业以太网的接口(10/100Mbps)
RJ45插座
固件升级
支持网口在线升级固件职能（固件版本在V2.46或以上）。
和谈类型
UDP/TCP和谈
支持PDP_PPI，MODBUS_TCP，、Socket，S7和谈，支持PLC间以太网通讯，支持MiCo以太网编程。
配置方式
支持上位机通过网口搜索PLC，支持网口下载系统配置。
利用接口
支持MiCo服务、UDP_PPI、Modbus_TCP、S7和谈、Socket编程
最大衔接数
8个UDP_PPI，不分主从
8个Modbus_TCP，不分主从
4个Socket衔接，2个UDP，2个TCP
8个S7和谈，不分主从
用户数据数量
最多200个字节用于UDP_PPI传输。
最多240个字节用于ModBus_TCP传输。
最多512个字节用于Socket传输
最多200个字节用于S7传输
端口
本地：1~65535
远程服务器：38000
启动功夫或复位后沉新启动功夫
约莫3秒。
批示灯
绿色RMC批示灯:亮：远程节造生效，灭：远程节造失效
绿色以太网批示灯：亮：衔接，闪动：传输；灭：未衔接
每段最大电缆长度
100m
隔离
通讯口隔离
I/O个性
本机数字量输入点数
14
输入类型
漏型/源型
本机数字量输出点数
10
输出类型
继电器干触点
允许最大扩大I/O？槭
7
最大数字量I/O配置
128DI/128DO
最大仿照量I/O配置
32AI/32AO
脉冲捉拿输入
14
高速计数器
总数
单相计数器
两相计数器
6
6×30KHz
4×20KHz
数字量输入个性
本机集成数字量输入点数
14
输入类型
漏型/源型
额定电压
24V DC
最大持续允许电压
30V DC
逻辑1信号 ( 最幼)
逻辑0信号 ( 最大)
15 VDC，2.5mA
5 VDC，1mA
同时接通的输入
14
最大电缆长度
屏蔽
非屏蔽
500米(尺度输入)
50米(高速计数器输入)
300米(尺度输入)
数字量输出个性
本机集成数字量输出点数
10
输出类型
继电器，干触点
额定电压
-
输出电压领域
-
逻辑1信号（最。
-
逻辑0信号（最大）
-
每点额定电流
2A
每个公共端额定电流
-
漏电流（最大）
-
浪涌电流（最大）
7A，触点关关
灯负载（最大）
30W DC/200W AC
高速脉冲输出
最大频率
-
接通电阻（接点）
0.2Ω
隔离（现场与逻辑）
-
延时
-
额定负载下的触点寿命
100,000次通断
同时接通的输出
所有输出点
两个输出并联
否
最大电缆长度
屏蔽
非屏蔽
500米
150米
仿照量输入个性
输入数量
2
输入方式
单端输入
输入（电压）领域
+/-10V DC
满量程领域
-32000～+32000
输入阻抗
>100K
最大输入电压
30V
分辨率
11bits 加 1符号位
模数转换功夫
125ms
阶跃响应
250ms
噪声抑造
典型值：-20dB◎ 50HZ
仿照量输出个性
输出数量
1
信号领域
电压
0~10V
电流
0~20mA
数据体式满量程领域
0~32000
分辨率
12位
LSB值
电压
2.50mV
电流
5.00μA
隔离
无
精度
最差情况
（0-55°）
电压输出
±2%满量程
电流输出
±3%满量程
典型情况
（25°）
电压输出
±1%满量程
电流输出
±1%满量程
稳按功夫
电压输出
幼于50us
电流输出
幼于100us
最大输出驱动
电压输出
最幼5000Ω
电流输出
最大500Ω
*支持新版V2编程卡
*超等电容掉电维持功夫约为100个幼时，扩大电池为200天
*电池卡电量不及报警职能：低于2V时，报警位SM195.0
节造端子及通讯端口

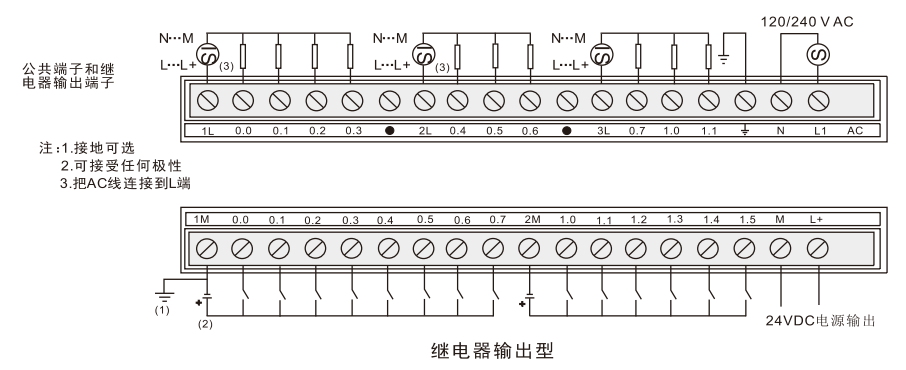

端子接线
214-2BD45-0324接线端子
RS485通讯接口
衔接器
插针号
PORT1/FPORT1（RS485）
PORT0/FPORT0（RS485）
1
机壳接地
机壳接地
2
+24V地
+24V地
3
RS485+信号B
RS485+信号B
4
发送申请
发送申请
5
+5V地
+5V地
6
+5V，100Ω
+5V，100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
衔接器表壳
机壳接地
机壳接地
端子界说
AMS-03仿照量输入输出扩大板的结构图和端子示意图如下所示，后续表格中列出了各个端子位的界说，装置和衔接扩大板时，请严格遵循端子位界说进行衔接。
=表1 AMS-03端子位界说
端子位
信号界说
端子位
信号界说
1
悬空
5
仿照输入A+
2
电压输出VO
6
仿照输入B+
3
电流输出IO
7
地GND-M
4
地GND-M
8
大地
- 典型利用
-
系统配置规划
系统能够由一个单独的CPU主控？樽槌，可由一个CPU表加最多7个各类型号的可选扩大？组成，还能够一个单独的CPU表加BD扩大？樽槌。
- 装置规格
-
产品的装置和运行要求
装置尺寸
装置和固定方式
使用DIN35尺度导轨。
