- 概览
-
订货数据
规格参数
订货号

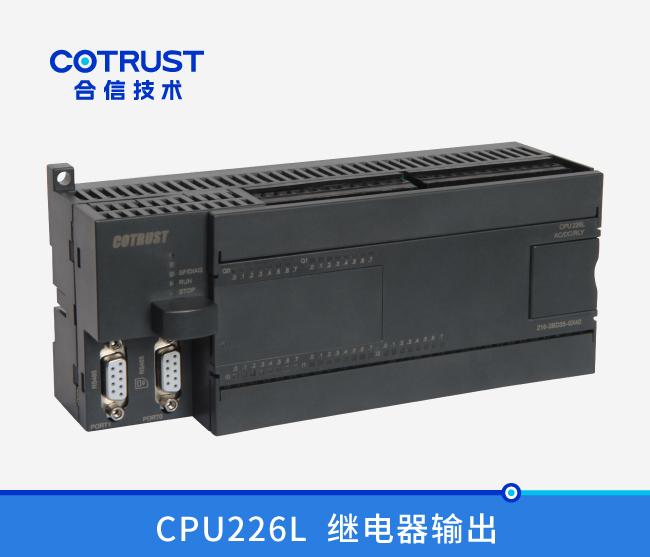

CTSC-200 CPU226L：72KB法式空间 ，110KB数据空间 ， 220V AC电源 ，24DI/16DO继电器输出 ，2A ，1个PPI口 ，1个自由通讯口 ，1个PPI/自由通讯口
CTS7 216-2BD33-0X40
- 技术参数
-
机能参数
物理个性
尺寸(宽×高×深)
196×80×62mm
功耗
11W
存储器个性
法式存储器
根基24KB ，可扩大至72K
数据存储器
根基10KB ，可扩大至110KB
超等电容
约112幼时(典型值)
表接电池
约200天(典型值)
通例个性
按时器总数
1ms
10ms
100ms
256
4
16
236
计数器总数
256(由超等电容备份)
内存存贮器位
256(由超等电容备份)
内存存储位掉电维持
112
功夫中断
2个1ms分辨率
边缘中断
4个上升沿和/或4个降落沿
仿照电位器
2个8位分辨率
布尔量运算执行功夫
0.15?s
浮点运算执行功夫
8?s
时钟
内置
电源供给
+5V
24V
1000mA
400mA
集成的通讯职能
通讯接口
3个通讯口 ，PORT0:PPI口 ，尺度RS485电平 ，PORT1:PPI口/自由口 ，RS232和RS485两种电平 ，FPORT:自由通讯口 ，RS485
PPI波特率
9.6kbps, 19.2kbps和187.5kbps
自由口波特率
1.2kbps至 115.2kbps
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米 ，38.4kbps时1200米
50米
最大站点数
每段32个站 ，每个网络126个站
最大主站数
32
点到点(PPI主站模式)
是(NETR/NETW) ，共8个 ，2个保留
I/O个性
本机数字量输入点数
24
输入类型
漏型/源型
本机数字量输出点数
16
输出类型
继电器干接点
数字I/O映象区
256(128输入/128输出)
仿照I/O映象区
64(32输入/32输出)
允许最大扩大I/O？槭
7
最大数字量I/O配置
248DI/DO
最大仿照量I/O配置
56AO/28AO
脉冲捉拿输入
14
高速计数器
总数
单相计数器
两相计数器
6
6×30KHz
4×20KHz
数字量输入个性
本机集成数字量输入点数
24
输入类型
漏型/源型 (IEC 类型1/漏型)
额定电压
24V DC
最大持续允许电压
30V DC
逻辑1信号 ( 最幼)
逻辑0信号 ( 最大)18 VDC ，2.5mA
5 VDC ，1mA隔离(现场与逻辑)
光电隔离
隔离组有
500V AC ，1分钟
见接线图同时接通的输入
24
最大电缆长度
屏蔽
非屏蔽500米(尺度输入)
50米(高速计数器输入)
300米(尺度输入)数字量输出个性
本机集成数字量输出点数
16
输出类型
继电器干接点
每点额定电流(最大)
浪涌电流(最大)2A
5A ，触点关关灯负载(最大)
30 WDC/200WAC
接通电阻(接点)
0.2欧姆,
同时接通的输出
16
两个输出并联
是 ，仅输出同组时
最大电缆长度
屏蔽
非屏蔽
500米(尺度输入)
150米(尺度输入)配件及有关链接：
1、编程电缆：CTS7 191-USB30；
2、电池：CTS7 291-8BA33；
3、编程卡：CTS7 291-PC001；
4、存储卡：CTS7 291-MC064/MC256；
5、差分？椋篊TS7 291-EC001。
- 典型利用
-
利用特点：3个通讯口、高速的运算能力、大的法式空间及壮大的扩大能力 ，满足好多高机能的复杂节造系统。本机集成更多的I/O ，拥有更高的性价比。
- 装置规格
-
衔接器
针
PORT0
PORT1
FPORT
1
机壳接地
机壳接地
1：机壳接地
2
逻辑地
RS232信号RXD
2：RS485信号B/+
3
RS485信号B
RS485信号B
3：RS485信号A/-
4
发送申请
发送申请
5
逻辑地
逻辑地
6
+5V ，100Ω
+5V ，100Ω
7
+24V
空/+24V
8
RS485信号A
RS485信号A
9
10位和谈选择（输入）
RS232信号TXD
衔接器表壳
机壳接地
机壳接地
- 样本/手册/软件
-
类型 名称 下载 选型手册 《PLC&HMI选型手册》 ↓ 用户手册 CTSC-200系列用户手册 ↓ 有关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
