 订货数据

规格参数	订货号

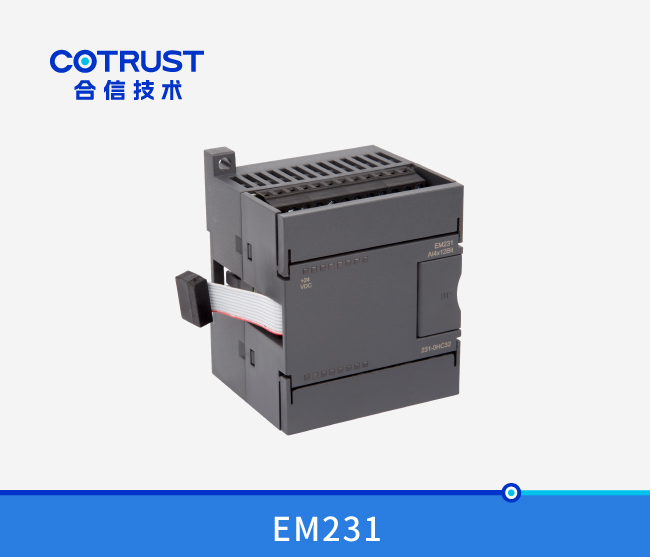

CTSC-200 EM231仿照量输入 ？，4路电流电压输入, 12BIT,光耦隔离	CTS7 231-0HC32



 机能参数

物理个性
尺寸(宽×高×深)	71×80×62mm
功耗	2W
电源损耗
+5V DC亏损电流	34mA
L+	40 mA
L+线圈电压领域	20.4～28.8V DC
LED灯批示	24V 电源状态，亮暗示电源正常，灭暗示电源故障
仿照量输入个性
输入点数	4
隔离(现场与逻辑电路间)	光耦隔离：500VAC，1分钟
输入类型	差分输入
量程领域
电压输入(单极性)	0～10V, 0～5V
电压输入(双极性)	±5V, ±2.5V
电流输入	0～20 mA
数据字体式	15～30V
单极性，全量程	0～32000
双极性，全量程	-32000～32000
输入分辨率
电压输入(单极性)	2.5 mV (0～10V量程) 1.25 mV (0～5V量程)
电压输入(双极性)	2.5 mV (±5V量程) 1.25 mV (±2.5V量程)
电流输入	5μA (0～20mA量程)
丈量误差	幼于0.5%
模数转换功夫	幼于300μs
仿照量输入响应功夫	1.5ms
共模抑造	40dB，DC to 60Hz
共模电压	信号电压+共模电压(必须幼于蹬宗12V)
输入阻抗	不幼于10MΩ
最大输入电压	30V
最大输入电流	30mA

校准与量程选择



• 校准与量程选择开关地位

• 输入校准

     由于校准调节影响到仿照多路开关后的运放，因而将影响所有的用户输入通路
。另表，由于多路开关前的各输入通路的元件参数可能存在差距，因而即便在校准后，统一输入信号在分歧通路上的读数也就会存在轻微的差距
。

？槟诓慷允淙胍丫隽寺瞬ùχ，丈量了局比力不变
。若是要求更好的机能参数，能够启动用于
？樗惺淙氲姆抡帐淙肼瞬ㄆ，推算均匀值时，选择64次以上的采样次数
。
    校准步骤如下：
    1、堵截
？楸聿康缭，配置DIP开关以选择所必要的输入量程
。
    2、接通PLC系统的CPU和
？榈缭，期待15分钟以上
    3、用一个变送器、一个电压源或一个电流源，将满刻度值信号加到一个输入通路
    4、读取CPU中该输入通路的丈量值读数
    5、调节GAIN(增益)电位器，直到读数为32000
。

• 量程选择

    下表所示为若何用DIP开关设置EM 2314AI
？榈牧砍

？1、2和3可选择仿照量输入领域
。所有的输入设置成一样的仿照量输入领域
。下表中，ON为接通，OFF为断开
。必要出格把稳的是，未使用的DIP开关SW4～SW6，必须设置到OFF的地位
。

单极性			满量程输入	分辨率
SW1	SW2	SW3
ON	OFF	ON	0 - 10V	2.5mV
	ON	OFF	0 -5V	1.25mV
			0 - 20mA	5 uA
双极性			满量程输入	分辨率
SW1	SW2	SW3
OFF	OFF	ON	± 5 V	2.5mV
	ON	OFF	± 2.5 V	1.25mV

输入数据体式

把稳：模数转换器(ADC)的12位读数，其数据体式是左端对齐的
。最高有效位是符号位(0暗示正数)，对单极性体式，3个陆续的0使得ADC计数值每变动1个单元，则数据字的变动是以8为单元变动的
。对双极性体式，4个陆续的0使得ADC计数值每变动1个单元，则数据字的变动是以16为单元变动的
。

EM231-0HC的丈量误差注明

EM231-0HC机能参数内外仿照量输入个性之“丈量误差”项,我们产品出厂校准是在+/-5V(EM231-0HC)做的，若是工作在其他量程时，发现误差偏大，可依照“校准与量程选择”里面注明的步骤沉新校准
。



关于误差：

可通过校准解除的误差，都不是真正的误差，只有飘忽不定的误差，才是真正的误差
