- 概览
-
订货数据：

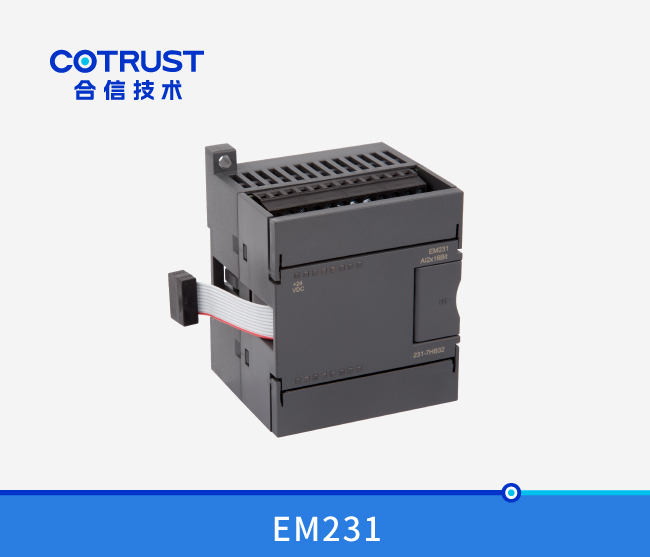

规格参数 订货号 TrustPLC CTSC-200 EM231高速高精度仿照量输入？ ，2路电压输入, 16BIT ，集成两路10V DC输出 CTS7 231-7HB32
- 技术参数
-
机能参数
物理个性 尺寸(宽×高×深) 71×80×62 mm 功耗 3.5W 电流损耗 +5V DC亏损电流 40 mA L+ 35 mA L+线圈电压领域 20.4～28.8V DC LED灯批示 24V 电源状态 ，亮暗示电源正常 ，灭暗示电源故障 电源部门 输出电压 10V DC 额定输出电流 10mA 输出短路； 是 仿照量输入个性 输入点数 2 隔离(现场与逻辑电路间) 有 输入类型 差分输入 量程 ±10V, ±5V 最大输入电压 30V 最大输入电流 25 mA 极性反接； 有 允许的差分电压 UCM电压 3V 输入地与电源地之间的最大差分电压 75V DC 电流输入 0～20 mA 丈量道理 陆续靠近 每通路转换功夫 幼于1ms 两通路最大转换功夫 幼于2ms 精度 15位+符号位 共模抑造比 大于85dB ，DC - 60Hz 电压丈量误差(极限值) 幼于0.1% 线性误差 (整个量程) ± 0.025 % AD转换器分辨率 16位
- 典型利用
-
●量程选择下表所示为若何用DIP开关设置EM 231-7HB？榈牧砍 ？1、2和3可选择仿照量输入领域 。所有的输入设置成一样的仿照量输入领域 。下表中 ，ON为接通 ，OFF为断开 。必要出格把稳的是 ，未使用的DIP开关SW4～SW6 ，必须设置到OFF的地位 。SW1 SW2 SW3 满量程输入 分辨率 OFF OFF ON ± 10 V 312.5uV ON OFF ± 5 V 156.25uV
滤波个性选择表下表所示为若何用DIP开关设置EM 231-7HB？榈穆瞬ㄖ澳 ，？槌龀蟂W6为OFF开关 设置个性 阶跃相应功夫 SW6 OFF：加滤波 OFF：2 mS ON：不加滤波 ON：1 mS 输入数据体式

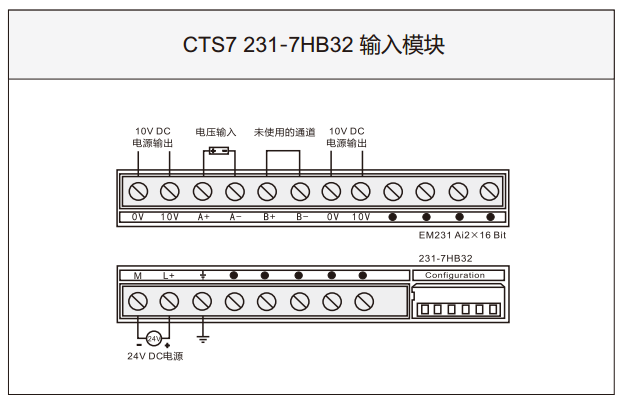

- 装置规格
-
- 样本/手册/软件
-
类型 名称 下载 用户手册 CTSC-200系列用户手册 ↓ 有关软件 MagicWorks PLC软件 ↓ 编程驱动 PLC编程电缆驱动下载（191-USB30） ↓
