订货数据：
规格参数
订货号

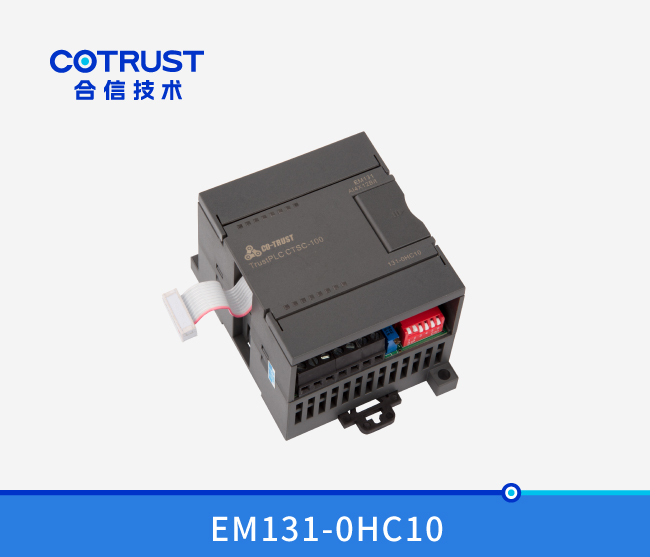

TrustPLC CTSC-100 EM131仿照量输入？，4路电流电压输入, 12BIT
CTS7 131-0HC10
- 技术参数
-
技术参数：
物理个性
尺寸(宽×高×深)
71×80×
功耗
2W
电源损耗
+5V DC亏损电流
34mA
L+
40mA
L+线圈电压领域
20.4～28.8V DC
LED灯批示
24V 电源状态，亮暗示电源正常，灭暗示电源故障
仿照量输入个性
输入点数
4
隔离(现场与逻辑电路间)
无
输入类型
差分输入
量程领域
电压输入(单极性)
0～10V, 0～5V
电压输入(双极性)
±5V, ±2.5V
电流输入
0～20 mA
数据字体式
15～30V
单极性，全量程
0～32000
双极性，全量程
-32000～32000
输入分辨率
电压输入(单极性)
2.5 mV (0～10V量程)
1.25 mV (0～5V量程)
电压输入(双极性)
2.5 mV (±5V量程)
1.25 mV (±2.5V量程)
电流输入
5μA (0～20mA量程)
丈量误差 幼于0.5% 模数转换功夫
幼于300μs
仿照量输入响应功夫
100ms
共模抑造
40dB，DC to 60Hz
共模电压
信号电压+共模电压(必须幼于蹬宗12V)
输入阻抗
不幼于
最大输入电压
30V
最大输入电流
30mA
校准与量程选择
校准与量程选择开关地位
输入校准
由于校准调节影响到仿照多路开关后的运放，因而将影响所有的用户输入通路。另表，由于多路开关前的各输入通路的元件参数可能存在差距，
因而即便在校准后，统一输入信号在分歧通路上的读数也就会存在轻微的差距。 ？槟诓慷允淙胍丫隽寺瞬ùχ，丈量了局比力不变。若是要求
更好的机能参数，能够启动用于？樗惺淙氲姆抡帐淙肼瞬ㄆ，推算均匀值时，选择64次以上的采样次数。
校准步骤如下：
1、 堵截？楸聿康缭，配置DIP开关以选择所必要的输入量程。
2、 接通PLC系统的CPU和？榈缭，期待15分钟以上
3、 用一个变送器、一个电压源或一个电流源，将满刻度值信号加到一个输入通路
4、 读取CPU中该输入通路的丈量值读数
5、 调节GAIN(增益)电位器，直到读数为32000。
量程选择

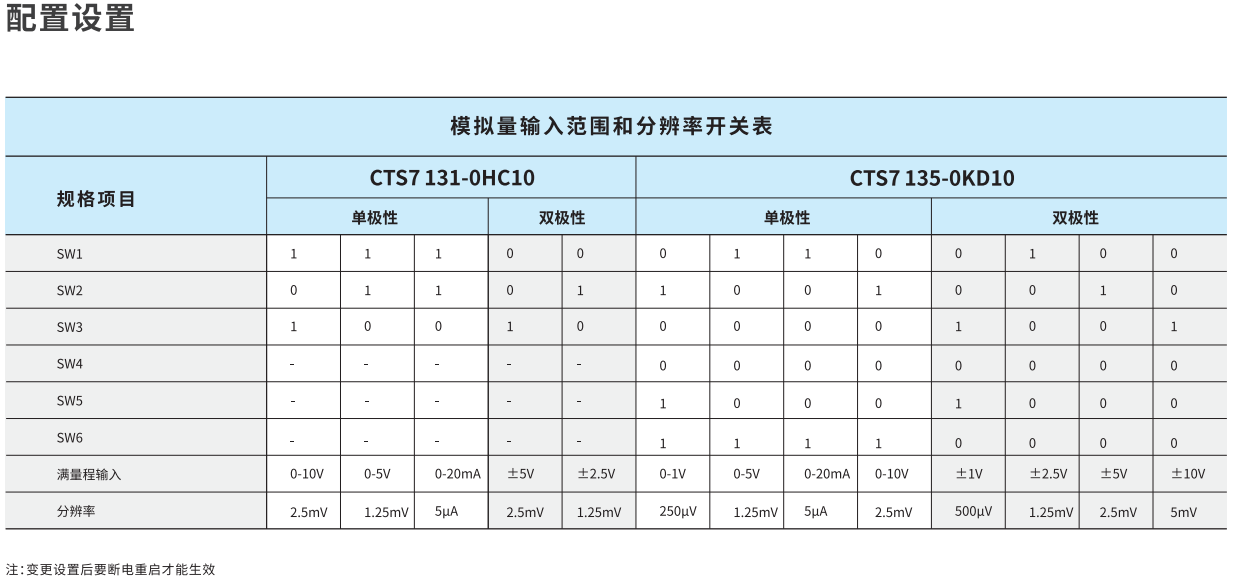

下表所示为若何用DIP开关设置EM 2314AI？榈牧砍？1、2和3可选择仿照量输入领域。所有的输入设置成一样的仿照量输入领域。
下表中，ON为接通，OFF为断开。必要出格把稳的是，未使用的DIP开关SW4～SW6，必须设置到OFF的地位。
单极性
满量程输入
分辨率
SW1
SW2
SW3
ON
OFF
ON
0 - 10V
2.5mV
ON
OFF
0 -5V
1.25mV
0 - 20mA
5 uA
双极性
满量程输入
分辨率
SW1
SW2
SW3
OFF
OFF
ON
± 5 V
2.5mV
ON
OFF
± 2.5 V
1.25m
输入数据体式
把稳：模数转换器(ADC)的12位读数，其数据体式是左端对齐的。最高有效位是符号位(0暗示正数)，对单极性体式，
3个陆续的0使得ADC计数值每变动1个单元，则数据字的变动是以8为单元变动的。对双极性体式，4个陆续的0使得
ADC计数值每变动1个单元，则数据字的变动是以16为单元变动的。
EM131-0HC的丈量误差注明EM131-0HC机能参数内外仿照量输入个性之“丈量误差”项,我们产品出厂校准是在+/-5V(EM131-0HC)做的，若是工作在其他量程时，发现误差偏大，可依照“校准与量程选择”里面注明的步骤沉新校准。 关于误差：可通过校准解除的误差，都不是真正的误差，只有飘忽不定的误差，才是真正的误差。
