- 概览
-
规格参数
订货号
幼型活动节造器，CTMC系列高速追飞剪型，M228SL，24VDC电源，36DI/24DO晶体管漏型输出，，支持6路*200KHz运控输出（Pulse/Dir），支持6路单相200KHz高速计数器或6路AB相100KHz高速计数器，72KB+24KB+24KB法式空间/64KB数据空间，2个RS485串口（2个PPI和自由通讯口可切换），1个以太网通讯口，数据永远保留，支持仿照量、CAN和RS485扩大板，支持PLCopen库利用，支持单轴、直线/圆弧插补、陆续插补、电子凸轮和追飞剪职能
CTMC 218-3AS35-0X60
- 技术参数
-
综合个性 尺寸（宽×高×深） 200×116×69.5mm 功耗 20W 法式存储器 72KB+24KB+24KB 数据存储器 64KB 最大扩大？槭 7 最大数字量 640DI/640DO（含can通讯专用映像区） 最大仿照量 194AI/194AQ（含can通讯专用映像区） 数据保留 FlashROM（永远保留） 电源个性 额定输入电压 DC24V 冲击电流 28.8VDC时12A 隔离（现场与逻辑） 无 维持功夫（掉电） 10ms以上 +5V电源输出 扩大总线 1A BD扩大板总线 200mA（有开关节造） 通讯 10mA 100R电阻 传感器+24V电源输出 电压领域：20.4~28.8VDC 额定电流：300mA 纹波噪声：跟输入电源有关 隔离(传感器与逻辑)：不隔离 电源告警 电源不及15V告警，报警位SM195.1 通例个性 按时器总数 512 1ms 4 10ms 272 100ms 236 计数器 512个 累加器 4个 内存存贮器位 256位 内存存储位掉电维持功夫 永远维持 部门存储区（L） 64字节独立 挨次节造继电器（S) 256位 功夫中断 2个1ms分辨率 边缘中断 4个上升沿和/或4个降落沿（I0.0，I0.1，I0.2，I0.3） 布尔量运算执行功夫 0.05?s 浮点运算执行功夫 6.2?s 实不断钟 内置 BD扩大板接口数 1个，支持RS485扩大板、CAN扩大板、仿照量扩大板 系统批示灯 SF批示灯（红色） ON：系统谬误，OFF：正常 DIAG批示灯（橙色） ON：法式节造,OFF：正常 RUN批示灯（绿色） ON：运行，OFF：终场 STOP批示灯（橙色） ON：终场，OFF：运行 RMC批示灯（绿色） ON：远程节造衔接，OFF：远程节造断开 LNK/ACT批示（绿色） ON：以太网衔接，闪动：传输，OFF：断开 运行开关 RUN/STOP 表接电池接口 支持，电源不及2.0V，报警位SM195.0 编程卡 支持 存储卡 支持TF卡（预留） 职能 支持单轴、直线/圆弧插补、陆续插补、电子凸轮和追飞剪职能，支持Trace追踪职能，支持PLCopen库利用 集成的通讯职能（PPI/自由口） 通讯接口 2个通讯口： PORT0：PPI/自由口，尺度RS485电平 PORT1：PPI/自由口，尺度RS485电平，在侧面引出 插上RS485扩大板并沉新启动之后，PORT0固定为PPI口不成切换，自由口FPORT0配置到RS485扩大板。 PPI波特率(baud) 9.6k、19.2k和187.5k 自由口波特率(baud) 1.2k ~ 115.2k 最大站点数 每段32个站，每个网络126个站 最大主站数 32 点到点(PPI主站模式) 是(NETR/NETW)，最多8个衔接，每个衔接最大通讯200字节 MPI衔接 共8个（1PG/1OP），2个保留 每段最大电缆长度 使用隔离中继器 波特率为187.5k时1000米，38.4k时1200米 未使用隔离中继器 50米 以太网通讯职能 通讯接口 1个标配以太网口 通讯尺度 切合IEEE802.3 传输速度 10Mbps/100Mbps自适应 自适应交叉衔接 支持 硬件接口 RJ45 和谈类型 UDP，TCP/IP，Socket，S7和谈 配置方式 通过编程软件MagicWorks PLC下载网络块进行配置 利用接口 支持MICO服务、UDP/PPI、TCP/Modbus、Socket，S7和谈 最大衔接数 8个UDP/PPI不分主从 8个TCP/Modbus不分主从 4个Socket衔接，UDP和TCP各2个 8个S7和谈，不分主从站 最大单次传输数据 UDP/PPI每次操作最多200字节 TCP/Modbus每次操作最多240字节 Socket每次操作最多512字节 S7和谈每次操作最多200字节 网口启动功夫 5~10秒，受网络环境影响。 批示灯 RMC 亮起：衔接远程服务器成功 熄灭：远程未衔接或远程未使能 LINK/ACT 亮起：网口硬件已衔接 闪动：罕见据互换 熄灭：网口硬件已断开 通讯电缆长度 100M，电缆类型：CAT5e尺度以上 隔离 通讯口隔离 IP地址复位职能 2秒内陆续拨5次运行开关 升级固件职能 使用MagicWorks PLC及MiCo，通过以太网从公司服务器远程升级固件 I/O个性 本机数字量输入点数 36 输入类型 漏型/源型 本机数字量输出点数 24 输出类型 漏型 数字I/O映象区 640DI/640DQ（含CAN通讯专用映像区） 仿照I/O映象区 194AI/194AQ（含CAN通讯专用映像区） 允许最大扩大I/O？槭 7 脉冲捉拿输入 36 高速计数器 总数 6 单相计数器 6×200KHz AB相计数器 6×100KHz 集成通讯职能（CANopen）-扩大CAN通讯板型号CTH2-CAN-01S2-EB时使用 通讯接口 1个（8 Pin端子）”见CANopen通讯接口表” 传输率（kbps） 1000 800 500 250 150 50 20 最大长度（m） 25 50 100 250 500 1000 2500 最大站地址 127 站点地址领域 1-127 最大主站带从站数 32 配置方式 CAN组态块和EDS文件 最大数字量接见 通常IO CANopen专用IO 字节数 内存肇始地址 字节数 内存肇始地址 输入 16 IB0 输入 64 IB16 输出 16 QB0 输出 64 QB16 最大仿照量接见 通常IO CANopen专用IO 通路数 内存肇始地址 通路数 内存肇始地址 输入 32 AIW0 输入 162 AIW64 输出 32 AQW0 输出 162 AQW64 集成通讯职能（CANFree）-扩大CAN通讯板时使用 通讯和谈 CanFree 使用方式 通过内部库指令支持 数字量输入个性 本机集成数字量输入点数 36 输入类型 漏型/源型 额定电压 24 VDC 输入电压领域 20.4~28.8 VDC 浪涌电压 35 VDC，持续0.5s 逻辑1信号（最。 15 VDC，2.5mA 逻辑0信号（最大） 5 VDC，1mA 衔接2线靠近开关传感器（BERO）
允许的漏电流（最大）1mA 输入滤波 可配置 I0.0~I2.3支持以下参数： 0.2us，0.4us，0.8us，1.6us，3.2us，6.4us，12.8us， 0.2ms，0.4ms，0.8ms，1.6ms，3.2ms，6.4ms，12.8ms，默以为6.4ms I2.4~I4.3支持以下参数： 0.2ms，0.4ms，0.8ms，1.6ms，3.2ms，6.4ms，12.8ms，默认6.4ms 隔离(现场与逻辑)
隔离组500 VAC，1分钟 同时接通的输入 36 最大电缆长度 500米(尺度输入) 屏蔽：50米(高速计数器输入) ；非屏蔽：300米(尺度输入) 数字量输出个性 本机集成数字量输出点数 24 输出类型 漏型 输出额定电压 DC：24V 输出电压领域 DC：5～30V 每个公共端最大电流 6A 输出电流（最大） 0.5A 漏电流（最大） 10uA 浪涌电流 8A，100ms 灯负载 5W 导通电阻 典型值0.15Ω，最大0.32Ω 输出延长（最大）
断开到接通/接通到断开断开到接通： 0.2us（Q0.0到Q1.3）， 15us（Q1.4到Q2.7） 接通到断开： 2us（Q0.0到Q1.3）， 130us（Q1.4到Q2.7） 高速脉冲输出 6路*200kHz（Pulse/Dir） 输出频率（最大） 200KHz（Q0.0到Q1.3），1KHz（Q1.4到Q2.7） 机械寿命（无负载） 无 触点寿命（额定负载） 无 同时接通的输出 24 两个输出并联 不支持 最大电缆长度 屏蔽 500米 非屏蔽 150米 节造端子及通讯端口
端子接线
CTMC系列节造器集成36点数字量输入及24点数字量输出，输入输出端子接线图如下。

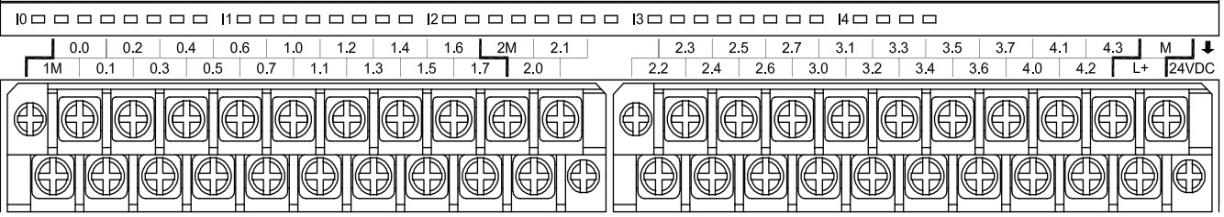

输入端子接线
输入端子源型接线方式：
输入端子漏型接线方式：

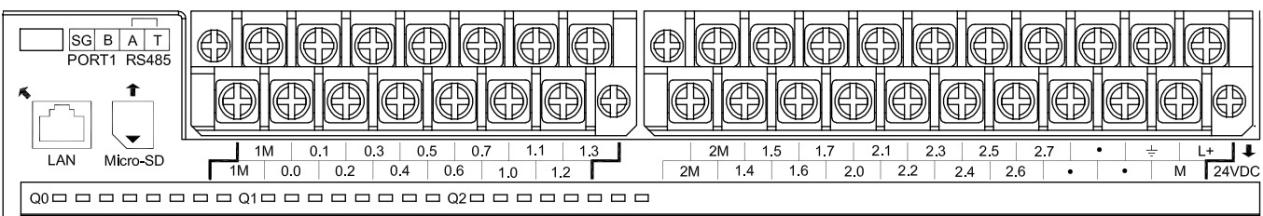

输出端子接线
输出端子接线方式：
通讯端口规格

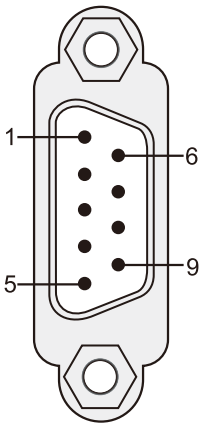

表3-4 RS485通讯端口界说
衔接器
插针号
PORT0（RS485）/FPORT0（RS485）
1
机壳接地
2
+24V地
3
RS485信号B/+
4
发送要求RTS
5
+5V地
6
+5V，100Ω
7
+24V
8
RS485信号A/-
9
NC
衔接器表壳
机壳接地
表3-5 4PIN端子RS485通讯端口界说
衔接器
插针号
PORT1/FPORT1（RS485）
1
信号地
2
RS485信号B/+
3
RS485信号A/-
4
终端电阻（与3短接有效）
表3-6 RJ45以太网通讯口界说
RJ45通讯口
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据接管正端
4
TERM
--
5
TERM
--
6
RX-
数据接管负端
7
TERM
--
8
TERM
--
- 典型利用
- 装置规格
-
产品的装置和运行要求

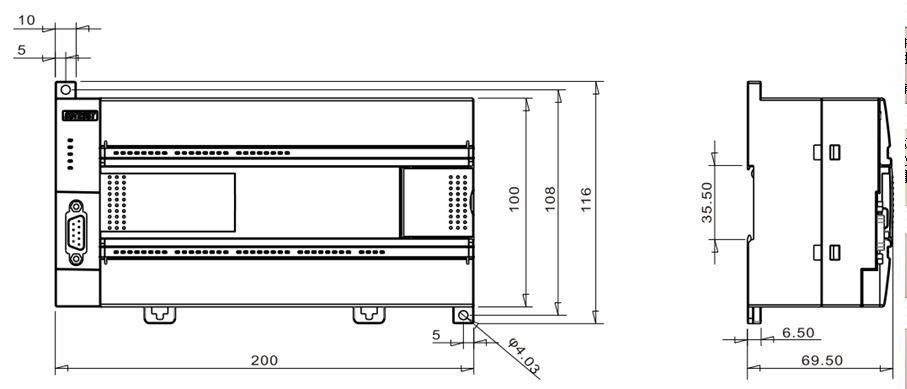

装置尺寸
PLC型号
L1(mm)
L2(mm)
H1(mm)
CTMC 218-3AS35-0X60
200
116
69.5

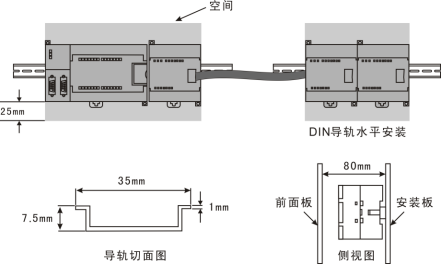

装置和固定方式
使用DIN35尺度导轨。
