活动节造型CPU M228IL，72KB+24KB+24KB法式空间/64KB数据空间，24VDC电源，36DI/24DO晶体管漏型输出，0.5A，2个PPI/自由通讯口可切换，1个以太网口，6轴200KHz输出（Pulse/Dir），6路200KHz高速计数器，数据永远保留，支持仿照量、CAN和RS485扩大板，支持在线升级固件，支持单轴活动节造职能，支持多路多轴直线/圆弧插补职能
CTMC 218-3AI35-0X60
- 技术参数
-
综合个性
尺寸（宽×高×深）
200×116×69.5mm
功耗
20W
法式存储器
72KB+24KB+24KB
数据存储器
64KB
最大扩大？槭
7
最大数字量
640DI/640DO（含can通讯专用映像区）
最大仿照量
194AI/194AQ（含can通讯专用映像区）
数据保留
FlashROM（永远保留）
电源个性
额定输入电压
DC24V
冲击电流
28.8VDC时12A
隔离（现场与逻辑）
无
维持功夫（掉电）
10ms以上
+5V电源输出
扩大总线
1A
BD扩大板总线
200mA（有开关节造）
通讯
10mA 100R电阻
传感器+24V电源输出
电压领域：20.4~28.8VDC
额定电流：300mA
纹波噪声：跟输入电源有关
隔离(传感器与逻辑)：不隔离
电源告警
电源不及15V告警，报警位SM195.1
通例个性
按时器总数
1ms
10ms
100ms
512
4
272
236
计数器
512个
累加器
4个
内存存贮器位
256位
内存存储位掉电维持功夫
永远维持
部门存储区（L）
64字节独立
挨次节造继电器（S)
256位
功夫中断
2个1ms分辨率
边缘中断
4个上升沿和/或4个降落沿（I0.0，I0.1，I0.2，I0.3）
布尔量运算执行功夫
≤0.05?s
浮点运算执行功夫
≤6.2?s
实不断钟
内置
BD扩大板接口数
1个，支持RS485扩大板、CAN扩大板、仿照量扩大板
系统批示灯
SF批示灯（红色）
ON：系统谬误，OFF：正常
DIAG批示灯（橙色）
ON：法式节造,OFF：正常
RUN批示灯（绿色）
ON：运行，OFF：终场
STOP批示灯（橙色）
ON：终场，OFF：运行
RMC批示灯（绿色）
ON：远程节造衔接，OFF：远程节造断开
LNK/ACT批示（绿色）
ON：以太网衔接，闪动：传输，OFF：断开
运行开关
RUN/STOP
表接电池接口
支持，电源不及2.0V，报警位SM195.0
编程卡
支持
存储卡
支持TF卡（预留）
集成的通讯职能（PPI/自由口）
通讯接口
2个通讯口：
PORT0：PPI/自由口，尺度RS485电平
PORT1：PPI/自由口，尺度RS485电平，在侧面引出
插上RS485扩大板并沉新启动之后，PORT0固定为PPI0不成切换，自由口FP0配置到RS485扩大板。
PPI波特率(baud)
9.6k、19.2k和187.5k
自由口波特率(baud)
1.2k ~ 115.2k
最大站点数
每段32个站，每个网络126个站
最大主站数
32
点到点(PPI主站模式)
是(NETR/NETW)，最多8个衔接，每个衔接最大通讯200字节
MPI衔接
共8个（1PG/1OP），2个保留
每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5k时1000米，38.4k时1200米
50米
以太网通讯职能
通讯接口
1个标配以太网口
通讯尺度
切合IEEE802.3
传输速度
10Mbps/100Mbps自适应
自适应交叉衔接
支持
硬件接口
RJ45
和谈类型
UDP，TCP/IP
配置方式
通过编程软件MagicWorks PLC下载网络块进行配置
利用接口
支持MICO服务、UDP/PPI、TCP/Modbus、Socket编程
最大衔接数
8个UDP/PPI不分主从
8个TCP/Modbus不分主从
4个Socket衔接，UDP和TCP各2个
最大单次传输数据
UDP/PPI每次操作最多200字节
TCP/Modbus每次操作最多240字节
Socket每次操作最多512字节
网口启动功夫
5~10秒，受网络环境影响。
批示灯
RMC
亮起：衔接远程服务器成功
熄灭：远程未衔接或远程未使能
LINK/ACT
亮起：网口硬件已衔接
闪动：罕见据互换
熄灭：网口硬件已断开
通讯电缆长度
100M，电缆类型：CAT5e尺度以上
隔离
通讯口隔离
IP地址复位职能
2秒内陆续拨5次运行开关
升级固件职能
使用MagicWorks PLC及MiCo，通过以太网从公司服务器远程升级固件
I/O个性
本机数字量输入点数
36
输入类型
漏型/源型
本机数字量输出点数
24
输出类型
漏型
数字I/O映象区
640DI/640DQ（含CAN通讯专用映像区）
仿照I/O映象区
194AI/194AQ（含CAN通讯专用映像区）
允许最大扩大I/O？槭
7
脉冲捉拿输入
36
高速计数器
总数
单相计数器
AB相计数器
6
6×200KHz
6×100KHz
集成通讯职能（CANopen）-扩大CAN通讯板时使用
通讯接口
1个（8 Pin端子）”见CANopen通讯接口表”
传输率（kbps）
1000
800
500
250
150
50
20
最大长度（m）
25
50
100
250
500
1000
2500
最大站地址
127
站点地址领域
1-127
最大主站带从站数
32
配置方式
CAN组态块和EDS文件（扩大板型号CTH2-CAN-01S2-EB）
最大数字量接见
通常IO
CANopen专用IO
字节数
内存肇始地址
字节数
内存肇始地址
输入
16
IB0
输入
64
IB16
输出
16
QB0
输出
64
QB16
最大仿照量接见
通常IO
CANopen专用IO
通路数
内存肇始地址
通路数
内存肇始地址
输入
32
AIW0
输入
162
AIW64
输出
32
AQW0
输出
162
AQW64
数字量输入个性
本机集成数字量输入点数
36
输入类型
漏型/源型
额定电压
24 VDC
输入电压领域
20.4~28.8 VDC
浪涌电压
35 VDC，持续0.5s
逻辑1信号（最。
逻辑0信号（最大）
15 VDC，2.5mA
5 VDC，1mA
衔接2线靠近开关传感器（BERO）
允许的漏电流（最大）
1mA
输入滤波
可配置
I0.0~I2.3支持以下参数：
0.2us，0.4us，0.8us，1.6us，3.2us，6.4us，12.8us，0.2ms，0.4ms，0.8ms，1.6ms，3.2ms，6.4ms，12.8ms，默以为6.4ms
I2.4~I4.3支持以下参数：
0.2ms，0.4ms，0.8ms，1.6ms，3.2ms，6.4ms，12.8ms，默认6.4ms
隔离(现场与逻辑)
隔离组
500 VAC，1分钟
同时接通的输入
36
最大电缆长度
500米(尺度输入)
屏蔽：50米(高速计数器输入) ；非屏蔽：300米(尺度输入)
数字量输出个性
本机集成数字量输出点数
24
输出类型
漏型
输出额定电压
DC：24V
输出电压领域
DC：5～30V
每个公共端最大电流
6A
输出电流（最大）
0.5A
漏电流（最大）
10uA
浪涌电流
8A，100ms
灯负载
5W
导通电阻
典型值0.15Ω，最大0.32Ω
输出延长（最大）
断开到接通/接通到断开
断开到接通：
0.2us（Q0.0到Q1.3），
15us（Q1.4到Q2.7）
接通到断开：
2us（Q0.0到Q1.3），
130us（Q1.4到Q2.7）
高速脉冲输出
6路*200kH（Pulse/Dir）
输出频率（最大）
200KHz（Q0.0到Q1.3），1KHz（Q1.4到Q2.7）
机械寿命（无负载）
无
触点寿命（额定负载）
无
同时接通的输出
24
两个输出并联
不支持
最大电缆长度
屏蔽
500米
非屏蔽
150米
- 典型利用
-
系统配置规划
系统能够由一个单独的CPU主控？樽槌，可由一个CPU表加最多7个各类型号的可选扩大？樽槌，还能够一个单独的CPU表加BD扩大？樽槌。
- 装置规格
-
节造端子及通讯端口
端子接线
CTMC系列节造器集成36点数字量输入及24点数字量输出，输入输出端子接线图如下。

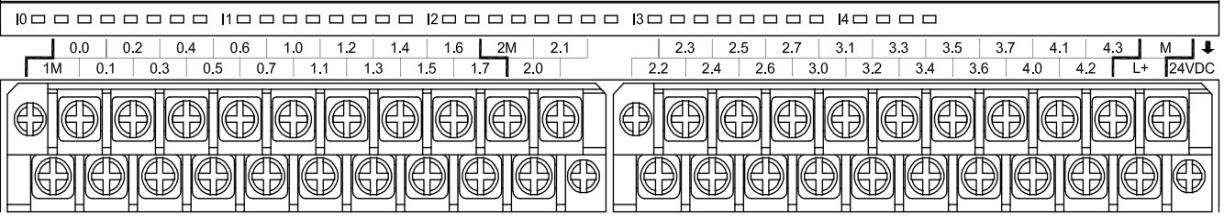

输入端子接线
输入端子源型接线方式：
输入端子漏型接线方式：
输出端子接线

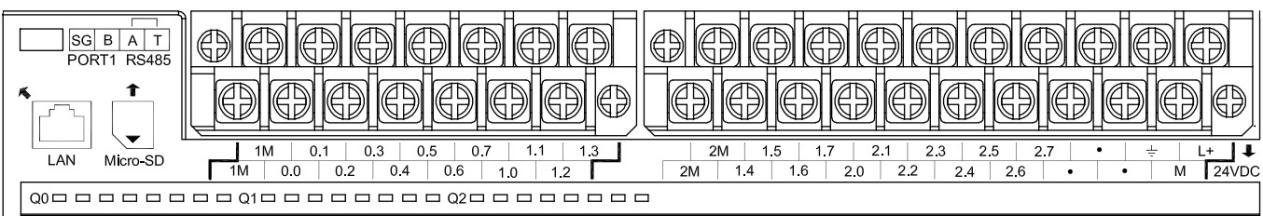

输出端子接线方式：
通讯端口规格

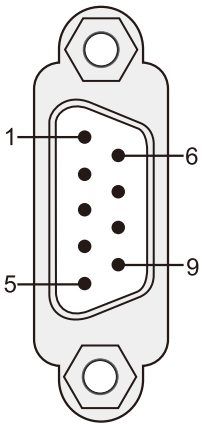

表3-4 RS485通讯端口界说
衔接器
插针号
PORT0（RS485）/FPORT0（RS485）
1
机壳接地
2
+24V地
3
RS485信号B/+
4
发送要求RTS
5
+5V地
6
+5V，100Ω
7
+24V
8
RS485信号A/-
9
NC
衔接器表壳
机壳接地
表3-5 4PIN端子RS485通讯端口界说
衔接器
插针号
PORT1/FPORT1（RS485）
1
信号地
2
RS485信号B/+
3
RS485信号A/-
4
终端电阻（与3短接有效）
表3-6 RJ45以太网通讯口界说
RJ45通讯口
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据接管正端
4
TERM
--
5
TERM
--
6
RX-
数据接管负端
7
TERM
--
8
TERM
--
产品的装置和运行要求

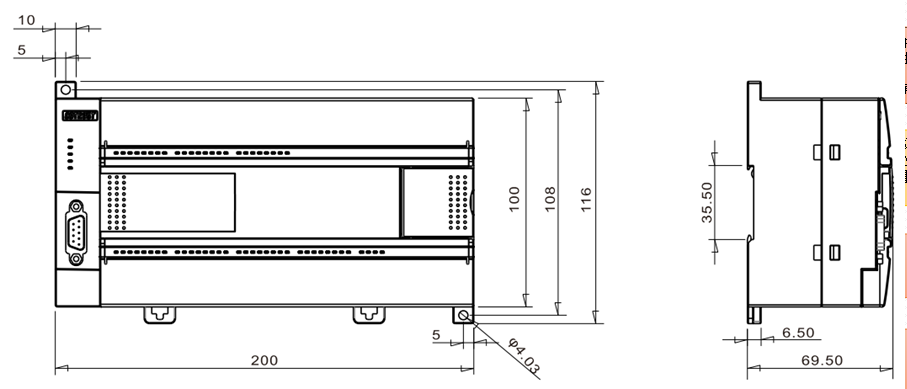

装置尺寸
PLC型号
L1(mm)
L2(mm)
H1(mm)
CTMC 218-3AI35-0X60
200
116
69.5
装置和固定方式
使用DIN35尺度导轨。
