- 概览
-
订货数据
名称
规格描述
订货号

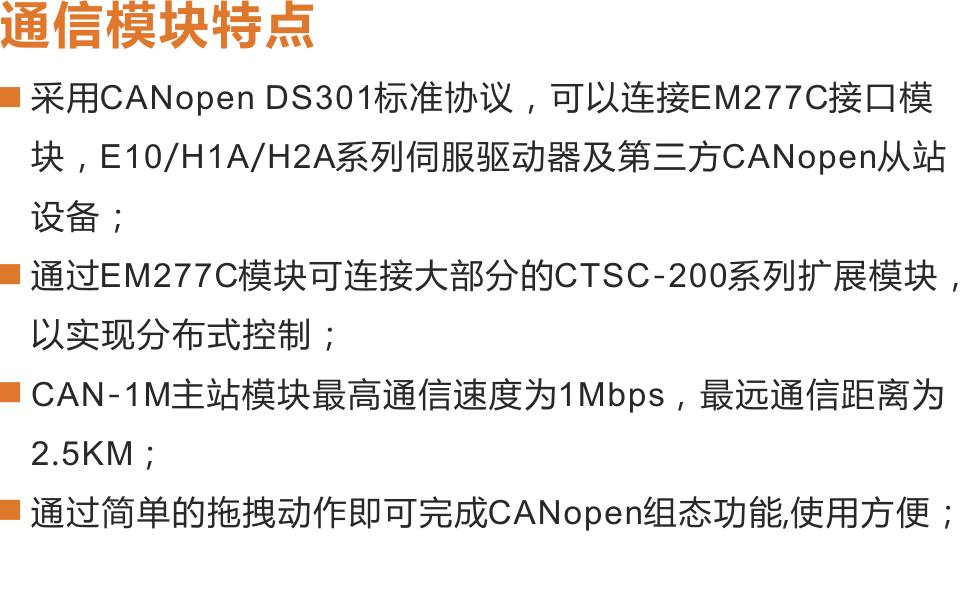

CAN-1M主站？
CANopen主站通讯？
1个CAN通讯口

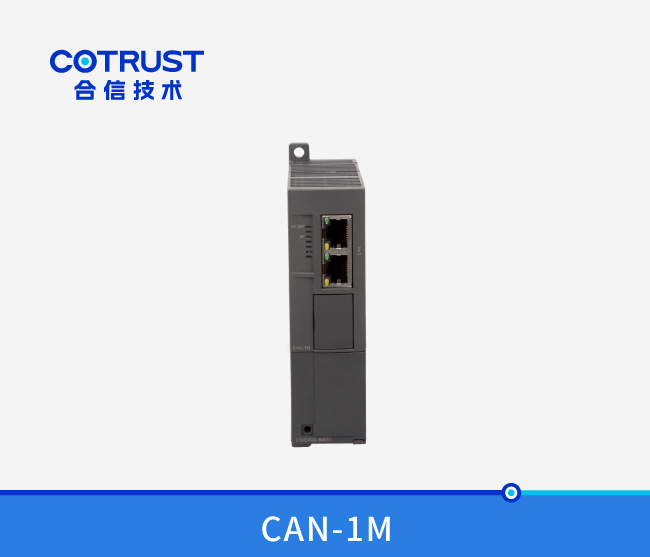

CTH3 CAN-1M0S1
- 技术参数
-
技术规范
（1）通例个性
物理个性
尺寸（W×H×D）
34×115×101.6 mm
电源个性
额定输入电压
24V DC
输入电压领域
20.4V~28.8V DC
输入电流
100mA
极性反接；
有
总线电源电压
+5V DC
总线电源电流
100mA
LED批示灯个性
24V电源批示灯
亮起：24VDC供电正常，熄灭：无24VDC供电
SF批示灯
亮起：？楣收，熄灭：无错
BF
亮起：有从站未组态，熄灭：所有从站组态实现
DX
亮起：从站有诊断，熄灭： 没有诊断
(2) CAN-1M的通讯口规范
CANopen通讯
通讯接口
1个CAN通讯口
最大主站点数
1个CPU后面最多可衔接8个主站
最大从站点数
1个主站后面最多可衔接32个从站
传输速度（kbit/s）
1000
800
500
250
125
50
20
最大长度（m）
25
50
100
250
500
1000
2500
隔离
通讯口隔离
CAN通讯口选取带屏蔽的网线作为通讯线，可供选择的网线类型为22AWG~25AWG，其规格尺度如下表，电阻值为单根导线的直流电阻值，推荐使用全屏蔽五类线或者全屏蔽超五类线，24AWG 。
(3) 通讯口线材规格
AWG
表径公造mm
表径英造inch
截面积(mm2)
电阻值(W/km)
22
0.643
0.0253
0.3247
54.3
23
0.574
0.0226
0.2588
48.5
24
0.511
0.0201
0.2047
89.4
25
0.44
0.0179
0.1624
79.6
- 典型利用
- 装置规格
-
接线规格
（1）通例个性
（2） CAN-1M的电源接口界说
4位可拆卸端子
位号
信号
信号界说
1
L+
+24V电源
2
M
+24V电源地
3
大地
4
--
--
(2) CAN-1M的CAN通讯口界说
位号
信号
信号界说
1
CAN_H
CAN数据发送正端
2
CAN_L
CAN数据发送负端
3
--
--
4
NC
5
NC
6
--
--
7
CAN_GND
CAN的地
8
NC
--
