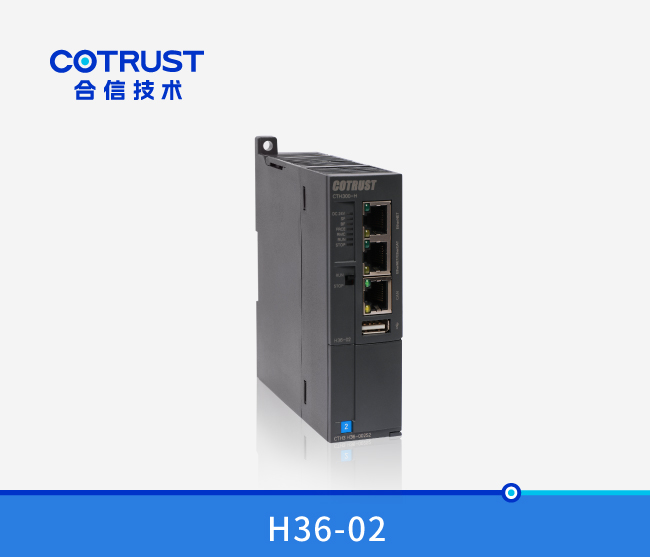

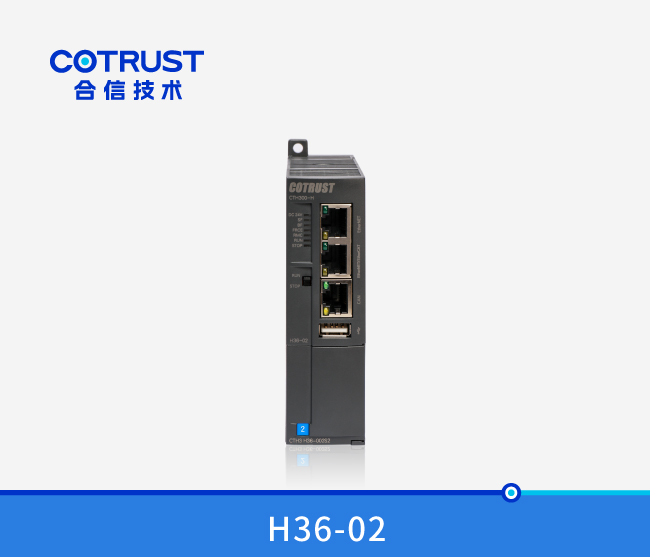

H36-02

256KB+2*64KB 法式空间，1MB 数据空间，32KB 掉电维持数据空间，2 个PPI/自由通讯口，2个EtherNET通讯口（其中一个口与EtherCAT共用），1 个USB接口，1 个CAN 接口，1 个EtherCAT 通讯口，支持单轴活动节造，插补、电子齿轮及电子凸轮职能，最大机架数4个（含本地机架）

CTH3 H36-002S2

尺寸（W×H×D）

34×115×101.6 mm

电源损耗

额定输入电压

24V DC

输入电压领域

20.4V~28.8V DC

输入电流

0.8A

极性反接；

有

总线电源电压

+5V DC

总线电源电流

1.6A

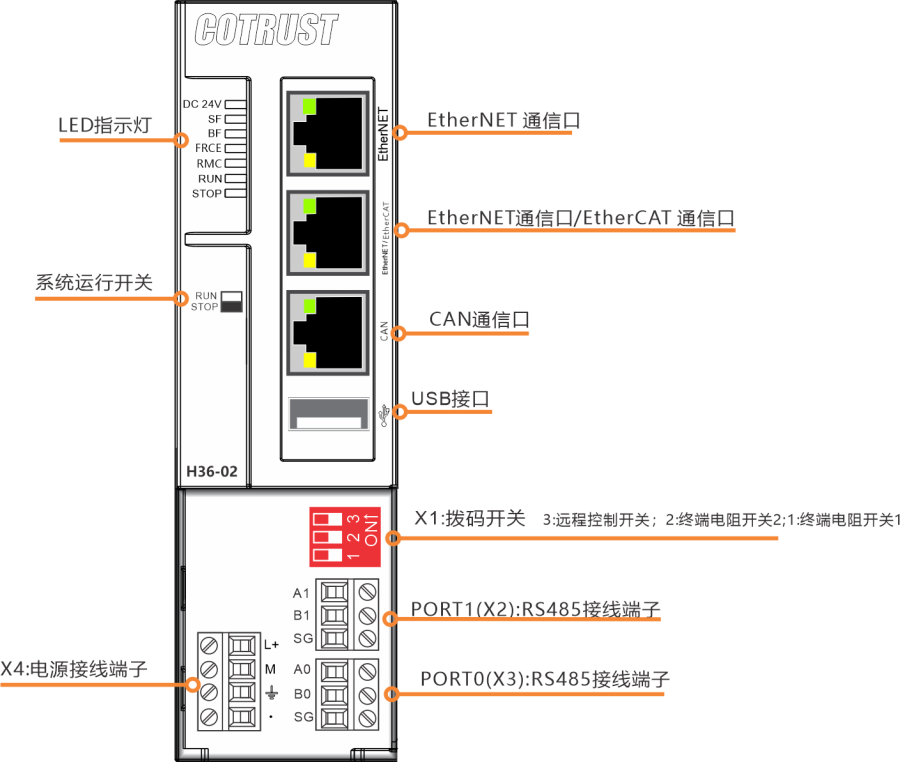

LED批示灯个性

24V电源批示灯

绿色

ON = 24VDC供电正常，OFF = 无24VDC供电

SF批示灯

红色

ON = 系统故障，OFF = 无错

BF批示灯

红色

ON = 总线故障，OFF = 无错

FRCE批示灯

黄色

ON = 有项目被强造，OFF = 无项目被强造(也可通过DLED指令节造)

RMC批示灯

绿色

ON：CPU与远程服务器通讯成功（拨码开关3拨为ON且EtherNET通讯口参数已正确配置）

OFF：CPU与远程服务器通讯失败或不容与远程服务器通讯（允许和不容通过拨码开关节造与服务器通讯）

RUN批示灯

绿色

ON = 系统运行，OFF = 系统终场

STOP批示灯

黄色

ON = 系统终场，OFF = 系统运行

以太网批示灯（2个）

绿色

ON = 衔接，OFF = 未衔接

黄色

ON = 100Mbps，OFF = 10Mbps

CAN口批示灯（2个）

绿色

数据接管批示灯

黄色

数据发送批示灯

EtherCAT 批示灯(2个）

绿色

数据接管批示灯

黄色

数据发送批示灯

运行开关RUN/STOP

在3秒内急剧拨动开关8次即可复位IP配置

（从RUN->STOP记为一次，从STOP->RUN也记为一次）

扩大I/O能力

H36-02

1个CPU支持INT-00机架数

4个

每机架支持？槭

除了电源、CPU、中继？楸碜疃嘀С8个？

1个CPU支持ECT-00从站数

64个

每ECT-00支持最多？槭

8个

RS485通讯口

通讯接口数量及和谈

2个RS485通讯口（PPI与自由口模式可切换）

PPI/MPI波特率

9.6Kbps、19.2Kbps、187.5Kbps

自由口波特率

波特率1.2Kbps~115.2Kbps，内置MODBUS主站/从站职能

每段最大电缆长度

使用隔离中继器：1000m(187.5Kbps)

                1200m(38.4Kbps)

未使用隔离中继器：50m

最大站点数

每段32个站，每个网络126个站

点到点(PPI主站模式)

是(NETR/NETW)，每条指令最多读/写200字节，统一时刻允许有8条读写指令

MPI衔接

一个MPI从站最多衔接8个MPI主站

隔离

通讯口隔离

CANopen通讯口

通讯接口

1个CAN通讯主站接口

最大从站点数

1个主站后面最多可衔接32个从站

和谈类型

CANopen DS301尺度和谈

支持职能

支持自动启动CANopen Manager

支持可选从站轮询

支吃祠动从站

支持NMT

支持同步出产

支持同步亏损

支持心跳产生

支持激活功夫创建

传输速度（kbit/s）

1000

800

500

250

125

50

20

最大长度（m）

25

50

100

250

500

1000

2500

隔离

通讯口隔离

EtherNET通讯口

通讯接口

标配以太网口

波特率

10/100Mbps自适应

和谈类型

UDP_PPI和谈、Modbus TCP/IP主从站和谈、S7主从站和谈、MQTT 和谈、Socket。

每段最大电缆长度

100m

一个站点最大衔接数

UDP_PPI最多支持8个衔接，Modbus_TCP最多支持32个衔接，Socket 支持最大64个衔接，32个 UDP、32个 TCP S7和谈支持最大8个衔接，不分主从站

DHCP职能

有

远程监控/远程编程职能

有

隔离

通讯口隔离

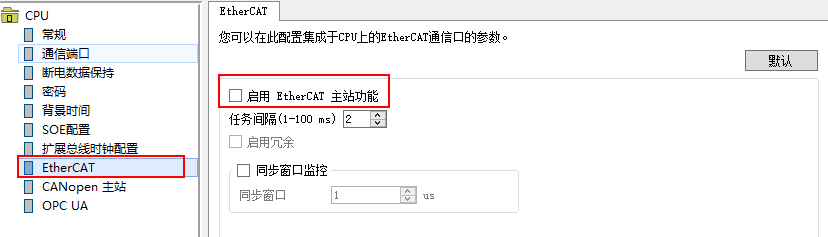

EtherCAT通讯口

通讯接口

1个EtherCAT 口

波特率

100Mbps

和谈类型

EtherCAT接口和谈

每段最大电缆长度

100m

支持职能

支持散布时钟配置

支吃祠动参数配置

支持配置PDO参数和映射

支持配置总线循环周期

支持配置启动查抄供给商ID和产品ID

数字量输入/输出映象区（I/Q）

数字输入映象区(I)

数字输出映象区(Q)

位地址领域

I0.0~I8191.7

读/写

Q0.0~Q8191.7

读/写

字节地址领域

IB0~IB8191

读/写

QB0~QB8191

读/写

字地址领域

IW0~IW8190

读/写

QW0~QW8190

读/写

双字地址领域

ID0~ID8188

读/写

QD0~QD8188

读/写

接见属性

支持立即接见/直接接见/间接接见

维持属性

不能掉电维持

仿照输入/输出映象区（AI/AQ）

每通路字长

16bit

仿照输入映象区(AI)

仿照输出映象区(AQ)

参数地址领域

AIW0、2、4～1022

只读

AQW0、2、4～1022

只写

接见属性

支持立即接见/直接接见/间接接见

维持属性

不能掉电维持

变量内存区（V）

容量（字节）

65536BYTES

位地址领域

V0.0～V65535.7

读/写

字节地址领域

VB0～VB65535

读/写

字地址领域

VW0～VW65534

读/写

双字地址领域

VD0～VD65532

读/写

接见属性

支持直接接见/间接接见

维持属性

V0.0～V10239.7支持掉电维持，其他的不支持掉电维持

特殊内存区（SM）

容量（字节）

2048BYTES

位地址领域

SM0.0~SM2047.7

SMB0-29只读、之后读/写

字节地址领域

SMB0~SMB2047

SMB0-29只读、之后读/写

字地址领域

SMW0~SMW2046

SMB0-29只读、之后读/写

双字地址领域

SMD0~SMD2044

SMB0-29只读、之后读/写

接见属性

支持直接接见/间接接见

维持属性

不能掉电维持

内部内存区（M）

容量（字节）

16kBYTES

位地址领域

M0.0~M16383.7

读/写

字节地址领域

MB0~MB16383

读/写

字地址领域

MW0~MW16382

读/写

双字地址领域

MD0~MD16380

读/写

接见属性

支持直接接见/间接接见

维持属性

可配置为全数或部门掉电维持

部门变量区（L）

容量（字节）

128BYTES

位地址领域

L0.0~L127.7

读/写

字节地址领域

LB0~LB127

读/写

字地址领域

LW0~LW126

读/写

双字地址领域

LD0~LD124

读/写

接见属性

支持直接接见

维持属性

开机到；酝骋慌灿玫匚蛔臃ㄊ轿，不能掉电维持

累加器寄放器（AC）

容量

4个

位地址领域

不支持

字节地址领域

AC0~AC3

读/写

字地址领域

AC0~AC3

读/写

双字地址领域

AC0~AC3

读/写

接见属性

支持直接接见

维持属性

不能掉电维持

状态继电器（S）

容量（字节）

32BYTES

位地址领域

S0.0～S31.7

读/写

字节地址领域

SB0~S31

读/写

字地址领域

SW0~SW30

读/写

双字地址领域

SD0~SD28

读/写

接见属性

支持直接/间接接见

维持属性

不能掉电维持

按时器（T）

类型

辩白率

数量

编号

最大按时价

有影象接通延时按时器TONR

1ms

2

T0,T64

32.767s

10ms

8

T1~T4,T65~T68

327.67s

100ms

54

T5~T31,T69~T95

3276.7s

接通延时按时器TON/关断延时按时器TOF

1ms

34

T32,T96,T256~T287

32.767s

10ms

744

T33~T36,T97~T100,T288~T1023

327.67s

100ms

1206

T37~T63,T101~T255,T1024~T2047

3276.7s

接见属性

计时寄放器可直接/间接接见，状态位仅可直接接见

维持性

当前计时价可掉电维持，状态位不能维持

计数器（C）

数量

2048

计数方式

向上计数/向下计数/向上向下计数

最大计数值

32767

接见属性

计数寄放器可直接/间接接见，状态位仅可直接接见

维持性

当前计数值可掉电维持，状态位不能维持

沿指令（上升沿、降落沿）

最大可用数量总和

4096个

出厂设置

未设置，固定值90年1月1日00:00:00 星期日

掉电维持性

掉电维持功夫约112幼时（典型值）

精度

每月误差<60秒

读取时钟职能

支持，通过指令TODR/TODRX 或通过软件读取

设置时钟职能

支持，通过指令TODW/TODWX 或通过软件设置

L+

+24V电源

M

+24V电源地

大地

--

--

1

V_BUS

+5V电源

2

Data-

数据-

3

Data+

数据+

4

GND

地

1

TX+

数据发送正端

2

TX-

数据发送负端

3

RX+

数据接管正端

4

TERM

--

5

TERM

--

6

RX-

数据接管负端

7

TERM

--

8

TERM

--

绿色批示灯

作为Ethernet/EtherCAT衔接状态批示

黄色批示灯

作为Ethernet/EtherCAT速度状态批示

1

CAN_H

数据发送正端

2

CAN_L

数据发送负端

3

--

--

4

--

--

5

--

--

6

--

--

7

CAN_GND

CAN的地

8

--

--

衔接器表壳

PE

机壳接地

绿色批示灯

作为CAN数据接管状态批示

黄色批示灯

作为CAN数据发送状态批示

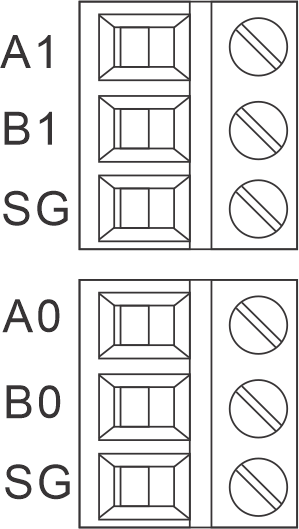

2个3位可拆卸端子

信号

信号界说

A1

PORT1接口RS485信号A-

B1

PORT1接口RS485信号B+

SG

PORT1接口RS485信号地

A0

PORT0接口RS485信号A-

B0

PORT0接口RS485信号B+

SG

PORT0接口RS485信号地

ON

向上

系统运行

OFF

向下

系统终场

在3秒内急剧拨动8次

复位IP配置

（备注：RUN到STOP算一次，STOP到RUN也算一次；）

DIP开关

位号

符号

信号界说

3

RMC-SW

远程节造开关

ON：远程节造允许；OFF：远程节造不容

2

Term-PORT1

终端电阻开关2（PORT1）

ON：有终端电阻；OFF：无终端电阻

1

Term-PORT0

终端电阻开关1（PORT0）

ON：有终端电阻；OFF：无终端电阻
