- 概览
-
规格描述
订货号
CPU
H35-01主控？，192KB+2*64KB法式空间，512KB数据空间，16KB掉电维持数据空间；双PPI/自由通讯口，1个以太网通讯口，1个USB接口，通讯和谈：支持PPI/MPI，?由?和谈（内置MODBUS-RTU和谈）, UDP_PPI和谈、Modbus_TCP/IP主从站和谈，?持socket?由编程，?持??S7和谈，?持以太?编程和CPU间以太?通讯,支持OPC UA和谈，支持MQTT和谈，支持CANopen通讯（必要扩大CAN-1M）；支持根基活动节造职能，最大机架数4个（含本机）。
CTH3 H35-001S2
H31-01主控模块，192KB+2*64KB法式空间，512KB数据空间，16KB掉电维持数据空间；双PPI/自由通讯口，1个以太网通讯口，1个USB接口，支持根基活动节造职能，通讯和谈：支持PPI/MPI，?由?和谈（内置MODBUS-RTU和谈）, UDP_PPI和谈、Modbus_TCP/IP主从站和谈，?持socket?由编程，?持??S7和谈，?持以太?编程和CPU间以太?通讯,支持OPC UA和谈，支持MQTT和谈，支持CANopen通讯（必要扩大CAN-1M）；本体机架一个，不支持扩大机架。
CTH3 H31-001S2
- 技术参数
-
产品型号 H31-01 H35-01 订货号 CTH3 H31-001S2 CTH3 H35-001S2 物理个性 尺寸（W×H×D） 34×115×101.6 mm 功耗 19.2W 电源个性 额定输入电压 24V DC 输入电压领域 20.4~28.8V DC 输入电流 0.8A 极性反接； 有 总线电源电压 +5V DC 总线电源电流 1.6A LED批示灯个性 24V电源批示灯（绿色） 亮：24VDC供电正常；灭：无24VDC供电 SF批示灯（红色） 亮：系统故障；灭：无错 BF批示灯（红色） 亮：总线故障；灭：无错 FRCE批示灯（黄色） 亮：有项目被强造；灭：无项目被强造（也可通过DLED指令节造） RMC批示灯（绿色） 亮：CPU与远程服务器通讯成功（拨码开关3拨为ON且EtherNET通讯口参数已正确配置） 灭：CPU与远程服务器通讯失败或不容与远程服务器通讯（允许和不容通过拨码开关节造与服务器通讯） RUN批示灯（绿色） 亮：系统运行；灭：系统终场 STOP批示灯（黄色） 亮：系统终场；灭：系统运行 以太网批示灯 绿色 闪动：衔接；灭：未衔接 黄色 亮：100Mbps；灭：10Mbps 运行开关RUN/STOP 在3秒内急剧拨动开关8次即可复位IP配置（从RUN->STOP记为一次，从STOP->RUN也记为一次） 职能个性 总线接口 提供扩大？榻涌 USB接口 提供USB主设备接口 标配以太网接口 提供1个以太网接口
支持以太网编程；
支持UDP_PPI和谈：CPU之间的网络读写操作（指令方式UDPNETW/UDPNETR或指令向导方式）；
支持Modbus_TCP和谈；
支持Socket通讯
支持S7主从站和谈
支持OPC UA和谈
支持MQTT和谈；RS485接口 2个 存储职能 法式存储空间 192KB+2*64KB 数据存储空间 512KB 掉电维持数据 16KB 扩大I/O职能 最多支持机架数 1 4 每机架支持最多？槭 除了电源、CPU、中继？楸碜疃嘀С8个？ 通过 INT-00 扩大？ H35-01最大允许扩大 32 个 I/O ？椋4 机架，每机架 8 个
？椋
H31-01只有 1 个机架，最大允许扩大 8 个 I/O ？隔离和； 电源隔离 表部电源与系统电源之距离离 通讯隔离 以太网、RS485隔离 电源； 供电电源端提供反接；ぶ澳芗袄擞课罩澳 接口； 通讯端口防雷； 编程职能 MagicWorks PLC提供梯形图LAD、指令列表STL、C说话三种编程说话，编程软件支持中文/英文。 通讯口规范 RS485通讯口(没有批示灯) 通讯接口数及和谈 RS485通讯口（可切换PPI与自由口和谈） 通讯波特率 PPI/MPI：9.6Kbps、19.2Kbps、187.5Kbps 自由口：1.2Kbps~115.2Kbps，内置Modbus主站/从站职能 每段最大电缆长度 使用隔离中继器：1000m（187.5Kbps）/1200m（38.4Kbps） 未使用隔离中继器：50m 最大站点数 每段32个站，每个网络126个站 点到点（PPI主站模式） 是（NETR/NETW），每条指令最多读/写200字节，统一时刻允许有8条读写指令 MPI衔接 一个MPI从站最多可衔接8个MPI主站 隔离 通讯口隔离 以太网通讯口 通讯接口 1个标配以太网口 波特率 10/100Mbps自适应 和谈类型 UDP_PPI和谈、Modbus_TCP/IP主从站和谈, S7主从站和谈，Socket通讯、OPC UA通讯、MQTT通讯 每段最大电缆长度 100m 一个站点最大衔接数 UDP_PPI最多支持8个衔接，Modbus_TCP最多支持32个衔接， Socket支持最大64个衔接，32个UDP、32个TCP，S7和谈支持最大8个衔接，不分主从站，OPC UA服务器最多支持5个客户端衔接，MQTT客户端最多能够订阅8个主题 用户数据数量 最多支持200个字节用于UDP_PPI传输 最多240个字节用于ModBus_TCP传输 最多512个字节用于Socket传输 最多200个字节用于S7传输 DHCP职能 支持 远程监控/编程职能 支持 隔离 通讯口隔离 数字量输入/输出映象区（I/Q） 数字输入映象区（I） 数字输出映象区（Q） 位地址领域 I0.0~I8191.7 Q0.0~Q8191.7 字节地址领域 IB0~IB8191 QB0~QB8191 字地址领域 IW0~IW8190 QW0~QW8190 双字地址领域 ID0~ID8188 QD0~QD8188 接见属性 支持立即接见/直接接见/间接接见 维持属性 不支持掉电维持 仿照输入/输出映象区（AI/AQ） 每通路字长 16 bits 参数地址领域 仿照输入映象区（AI）： 仿照输出映象区（AQ）： AIW0~AIW1022（只读） AQW0~AQW1022（只写） 接见属性 支持立即接见/直接接见/间接接见 维持属性 不支持掉电维持 变量内存区（V） 容量（字节） 65536 bytes 位地址领域 V0.0~V65535.7 读/写 字节地址领域 VB0~VB65535 读/写 字地址领域 VW0~VW65534 读/写 双字地址领域 VD0~VD65532 读/写 接见属性 支持直接接见/间接接见 维持属性 V0.0~V10239.7支持掉电维持，其他内存区不支持掉电维持 特殊内存区（SM） 容量 2048 bytes 位地址领域 SM0.0~SM2047.7 SMB0-29只读、之后读/写 字节地址领域 SMB0~SMB2047 SMB0-29只读、之后读/写 字地址领域 SMW0~SMW2046 SMB0-29只读、之后读/写 双字地址领域 SMD0~SMD2044 SMB0-29只读、之后读/写 接见属性 支持直接接见/间接接见 内部内存区（M） 容量（字节） 16k bytes 位地址领域 M0.0~M16383.7 字节地址领域 MB0~MB16383 字地址领域 MW0~MW16382 双字地址领域 MD0~MD16380 接见属性 支持直接接见/间接接见 维持属性 可配置为全数或部门掉电维持 部门变量区（L） 容量（字节） 128 bytes 位地址领域 L0.0~L127.7 字节地址领域 LB0~LB127 字地址领域 LW0~LW126 双字地址领域 LD0~LD124 接见属性 支持直接接见 维持属性 开机到；酝骋慌灿玫匚蛔臃ㄊ轿，不能掉电维持 累加器寄放器（AC） 容量 4个 位地址领域 不支持 字节地址领域 AC0~AC3 字地址领域 AC0~AC3 双字地址领域 AC0~AC3 接见属性 支持直接接见 维持属性 不支持掉电维持 状态继电器（S） 容量（字节） 32 位地址领域 S0.0~S31.7 字节地址领域 SB0~S31 字地址领域 SW0~SW30 双字地址领域 SD0~SD28 接见属性 支持直接/间接接见 维持属性 不支持掉电维持 按时器（T） 类型 辩白率 数量 编号 最大按时价 有影象接通延时按时器TONR 1ms 2 T0，T64 32.767s 10ms 8 T1~T4，T65~T68 327.67s 100ms 54 T5~T31，T69~T95 3276.7s 接通延时按时器TON/关断延时按时器TOF 1ms 34 T32，T96，T256~T287 32.767s 10ms 744 T33~T36，T97~T100，
T288~T1023327.67s 100ms 1206 T37~T63，T101~T255，T1024~T2047 3276.7s 接见属性 计时寄放器可直接/间接接见，状态位仅可直接接见 维持属性 可配置当前计时价的掉电维持属性，状态位不能维持 计数器（C） 数量 2048 计数方式 向上计数/向下计数/向上向下计数 最大计数值 32767 接见属性 计数寄放器可直接/间接接见，状态位仅可直接接见 维持属性 可配置当前计数值的掉电维持属性，状态位不能维持 上升沿和降落沿 最大可用数量总和 4096个
- 典型利用
- 装置规格
-

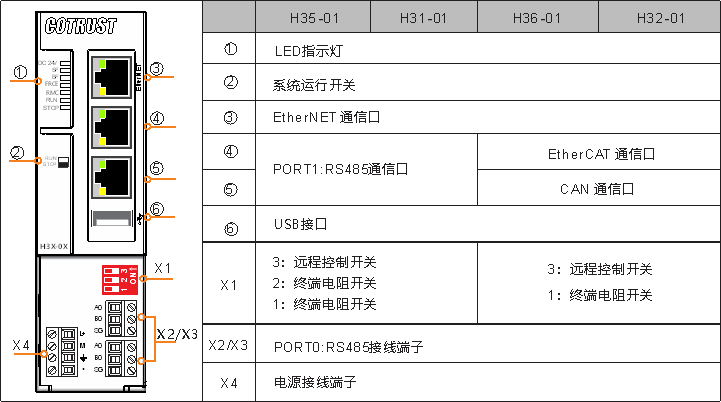

表观接口图：
RS485信口没有批示灯
接口界说
表5-10 电源接口界说
4位可拆卸端子（X4）
符号
信号界说
L+
24V电源正
M
24V电源负
24V电源地
--
--
表5-11 USB接口界说
USB接口
位号
信号
信号界说
1
V_BUS
+5V电源
2
Data-
数据负
3
Data+
数据正
4
GND
地
表5-12 标配以太网接口/EtherCAT接口界说
单网口接口（EtherNET）
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据接管正端
4
TERM
--
5
TERM
--
6
RX-
数据接管负端
7
TERM
--
8
TERM
--
衔接器表壳
PE
机壳接地
表5-13 H35-01/H31-01的RS485通讯接口界说
双网口接口（PORT1）
位号
信号
信号界说
1
--
--
2
--
--
3
--
--
4
A0
RS485信号 A/-
5
B0
RS485信号 B/+
6
--
--
7
SG
RS485信号地
8
--
--
表5-14 CAN通讯接口界说
RJ45网口
位号
信号
信号界说
1
CAN_H
数据发送正端
2
CAN_L
数据发送负端
3
--
--
4
--
--
5
--
--
6
--
--
7
CAN_GND
CAN的地
8
--
--
衔接器表壳
PE
机壳接地
绿色批示灯
作为CAN数据接管状态批示
黄色批示灯
作为CAN数据发送状态批示
表5-15 RS485接线端子界说
6位可拆卸端子（PORT0）
信号
信号界说
X2
A0
RS485- 信号A/-
B0
RS485+ 信号B/+
SG
RS485信号地
X3
A0
RS485- 信号A/-
B0
RS485+ 信号B/+
SG
RS485信号地
提醒
一些仪表的RS485信号界说为A正，B负，接线的时辰必要把稳对应正负，正对正，负对负（全局通用）。
表5-16 系统运行开关拨码界说
系统运行开关
符号
拨码方向
信号界说
RUN
向上
系统运行
STOP
向下
系统终场
在3秒内急剧拨动8次
复位IP配置（从RUN->STOP记为一次，从STOP->RUN也记为一次）
表5-17 DIP开关拨码界说
DIP开关
位号
符号
信号界说
备注
1
Term-PORT0
终端电阻开关1（PORT0）
ON：有终端电阻
OFF：无终端电阻
2
Term-PORT1 (H35-01)
终端电阻开关2（PORT1）
ON：有终端电阻
OFF：无终端电阻
NC (H36-0X)
--
--
3
RMC-SW
远程节造开关
ON：远程节造允许OFF：远程节造不容
造作尺度网
线CTH300-H系列可编程节造器进行以下通讯时，推荐使用尺度网线：
w 主控？橛肷衔换EtherNET通讯
w H36-01、H32-01主控？榻EtherCAT通讯
w H36-01、H32-01主控？进行CANopen通讯
w CAN-1M主站？橛E10/H1A/H2A/EM277C等CAN从站进行CANopen通讯
w H35-01、H31-01主控？榈PORT1进行RS485通讯

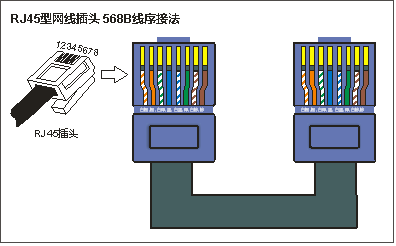

参考如下示意图造作尺度网线：
