- 概览
-
规格参数
订货号
CAN主站通讯扩大板 ，1Mbps,光电隔离 ，支持CAN硬件组态块和EDS文件

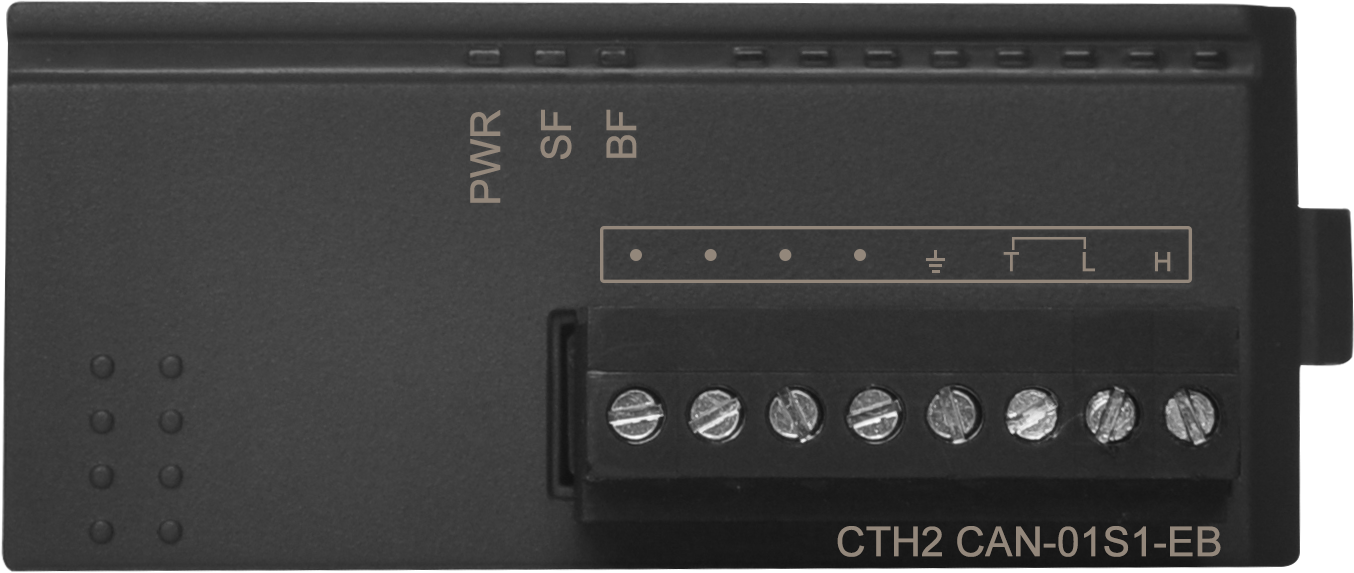

CTH2 CAN-01S2-EB
- 技术参数
-
集成通讯职能（CANopen）-扩大CAN通讯板型号CTH2-CAN-01S2-EB时使用
合用机型
V5升级版CTSC系列 ，CTH200系列和CTMC系列PLC
通讯接口
1个（8 Pin端子）”见CANopen通讯接口表”
传输率（kbps）
1000
800
500
250
150
50
20
最大长度（m）
25
50
100
250
500
1000
2500
最大站地址
127
站点地址领域
1-127
最大主站带从站数
32
配置方式
CAN硬件组态块和EDS文件
最大数字量接见
通常IO
CANopen专用IO
字节数
内存肇始地址
字节数
内存肇始地址
输入
16
IB0
输入
64
IB16
输出
16
QB0
输出
64
QB16
最大仿照量接见
通常IO
CANopen专用IO
通路数
内存肇始地址
通路数
内存肇始地址
输入
32
AIW0
输入
162
AIW64
输出
32
AQW0
输出
162
AQW64
集成通讯职能（CANFree）-扩大CAN通讯板时型号CTH2-CAN-01S2-EB时使用
通讯和谈
CanFree
使用方式
通过内部库指令支持
- 典型利用
- 装置规格
-

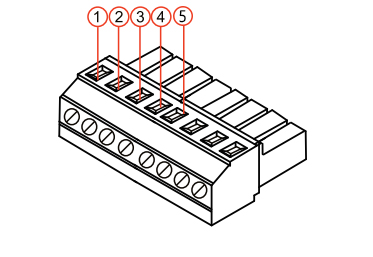

CAN-01扩大板的接线图及端子示意图如下所示 ，后续表格中列出了各个端子位的界说 ，装置和衔接扩大板时 ，请严格遵循端子位界说进行衔接 。
端子位
信号界说
1
CAN_B
2
CAN_A
3
匹配终端电阻时 ，请将2与3短接
4
地
5
M : 在通讯不稳按时可接地 ，若不变的话可不接地 。
