- 概览
-
规格参数
订货号
H226IL，继电器型，128KB+64KB+64KB法式空间/64KB+100KB数据空间，220AC电源，24DI/16DO继电器输出，2A，2个PPI/自由通讯口，1个以太网口，数据永远保留，支持RS485，仿照量和CAN扩大板，支持西门子S7和谈
CTH2 216-2BD46-0X40
- 技术参数
-
综合个性 尺寸（宽×高×深） 196.5×80×62mm 功耗 11W 法式存储器 128KB+64KB+64KB 数据存储器 64KB+100KB，永远维持 最大扩大？槭 7 最大数字量 128DI/128DO（扩大can扩大板最多640DI/640DO） 最大仿照量 32AI/32AQ（扩大can扩大板最多194AI/194AQ） 数据保留 FlashROM永远维持 电源个性 额定输入电压 AC220V 冲击电流 264VAC时20A 隔离（现场与逻辑） 1500VAC 维持功夫（掉电） 20ms/80ms以上，120/240VAC 传感器+24V电源输出 电压领域：20.4~28.8VDC 额定电流：300mA 最大波纹噪声（<10MHz）：<1V峰峰值 隔离(传感器与逻辑)：无 电源告警 电源不及15V告警，报警位SM195.1 通例个性 按时器总数 512 1ms 4 10ms 272 100ms 236 计数器 256个 累加器 4个 内存存储器位 256位 部门存储区（L） 64字节独立 挨次节造继电器（S) 256位 功夫中断 2个1ms分辨率 边缘中断 8个 布尔量运算执行功夫 0.15us 浮点运算执行功夫 6.2us 实不断钟 内置 BD扩大板接口数 1个，支持RS485扩大板、CAN扩大板、仿照量扩大板 系统批示灯 SF批示灯（红色） ON：系统谬误，OFF：正常 DIAG批示灯（橙色） ON：法式节造,OFF：正常 RUN批示灯（绿色） ON：运行，OFF：终场 STOP批示灯（橙色） ON：终场，OFF：运行 RMC批示灯（绿色） ON：远程节造衔接，OFF：远程节造断开 LNK/ACT批示（绿色） ON：以太网衔接，闪动：传输，OFF：断开 运行开关 RUN/STOP 表接电池接口 1、专用电池卡；2、专业电池座（CR1220）支持表接电池 两者任选一 编程卡 支持 集成的通讯职能（PPI/自由口） 通讯接口 2个通讯口：
PORT0:PPI/自由口，尺度RS485
PORT1:PPI/自由口，尺度RS485
插上RS485扩大板并沉新启动之后，PORT0（RS485，PPI通讯口）PORT1（RS485，PPI/自由通讯口），FPORT0（自由口）PPI波特率(baud) 9.6kbps、19.2kbps和187.5kbps 自由口波特率(baud) 1.2kbps ~ 115.2kbps 最大站点数 每段32个站，每个网络126个站 最大主站数 32 点到点(PPI主站模式) 是(NETR/NETW)，最多8个衔接，每个衔接最大通讯200字节 MPI衔接 共8个（1PG/1OP），2个保留 每段最大电缆长度
使用隔离中继器
未使用隔离中继器
波特率为187.5kbps时1000米，38.4kbps时1200米
50米以太网通讯职能 通讯接口 1个标配以太网口 通讯尺度 切合IEEE802.3尺度 传输速度 10Mbps/100Mbps自适应 自适应交叉衔接 支持 硬件接口 RJ45 和谈类型 UDP/TCP和谈
支持UDP_PPI、MODBUS_TCP、Socket，S7和谈，支持PLC间以太网通讯，支持MiCo以太网编程。配置方式 支持上位机通过网口搜索PLC，支持网口下载系统配置。 最大衔接数 8个UDP/PPI衔接，不分主从 8个TCP/Modbus衔接，不分主从 4个Socket衔接，UDP和TCP各2个 8个S7和谈衔接，不分主从站 最大单次传输数据 UDP_PPI每次操作最多200字节传输 MODBUS_TCP每次操作最多240字节传输 Socket每次操作最多512字节传输 S7和谈每次操作最多200字节传输 网口启动功夫 5~10秒，受网络环境影响。 批示灯 RMC 亮起：衔接远程服务器成功 熄灭：远程未衔接或远程未使能 LINK/ACT 亮起：网口硬件已衔接 闪动：罕见据互换 熄灭：网口硬件已断开 通讯电缆长度 100M，电缆类型：CAT5e尺度以上 隔离 通讯口隔离 IP地址复位职能 2秒内陆续拨5次运行开关 升级固件职能 使用MagicWorks PLC及MiCo，通过以太网从公司服务器远程升级固件 输入输出个性 本机数字量输入点数 24 输入类型 漏型/源型 本机数字量输出点数 16 输出类型 继电器，干触点 最大数字量 128DI/128DO（扩大can扩大板最多640DI/640DO） 最大仿照量 32AI/32AQ（扩大can扩大板最多194AI/194AQ） 允许最大扩大I/O？槭 7 脉冲捉拿输入 14 高速计数器 总数
单相计数器
AB相计数器6
6×50KHz
4×30KHz集成通讯职能（CANopen）-扩大CAN通讯板型号CTH2-CAN-01S2-EB时使用 通讯接口 1个（8 Pin端子）”见CANopen通讯接口表” 传输率（kbps） 1000 800 500 250 150 50 20 最大长度（m） 25 50 100 250 500 1000 2500 最大站地址 127 站点地址领域 1-127 最大主站带从站数 32 配置方式 CAN组态块和EDS文件 最大数字量接见 通常IO CANopen专用IO 字节数 内存肇始地址 字节数 内存肇始地址 输入 16 IB0 输入 64 IB16 输出 16 QB0 输出 64 QB16 最大仿照量接见 通常IO CANopen专用IO 通路数 内存肇始地址 通路数 内存肇始地址 输入 32 AIW0 输入 162 AIW64 输出 32 AQW0 输出 162 AQW64 集成通讯职能（CANFree）-扩大CAN通讯板时使用 通讯和谈 CanFree 使用方式 通过内部库指令支持 数字量输入个性 本机集成数字量输入点数 24 输入类型 漏型/源型 额定电压 24 VDC 最大持续允许电压 30 VDC 逻辑1信号（最。 18 VDC，3.0mA 逻辑0信号（最大） 5 VDC，1mA 隔离(现场与逻辑)
隔离组500 VAC，1分钟 同时接通的输入 24 最大电缆长度 500米(尺度输入) 屏蔽：50米(高速计数器输入)；非屏蔽：300米(尺度输入) 数字量输出个性 本机集成数字量输出点数 16 输出类型 继电器，干触点 输出额定电压 24VDC或110V/220VAC 输出电压领域 5-30VDC或5-250VAC 每点额定电流 2A 每个公共端最大电流 8A 浪涌电流 7A，触点关关 灯负载 30W DC/200W AC 导通电阻 0.2Ω 触点寿命（额定负载） 100,000次通断 同时接通的输出 10 两个输出并联 否 最大电缆长度 屏蔽 500米（尺度输出） 非屏蔽 150米（尺度输出）
- 典型利用
-
系统配置规划
系统能够由一个单独的CPU主控？樽槌，可由一个CPU表加最多7个各类型号的可选扩大？组成，还能够一个单独的CPU表加BD扩大？樽槌。
- 装置规格
-
节造端子及通讯端口

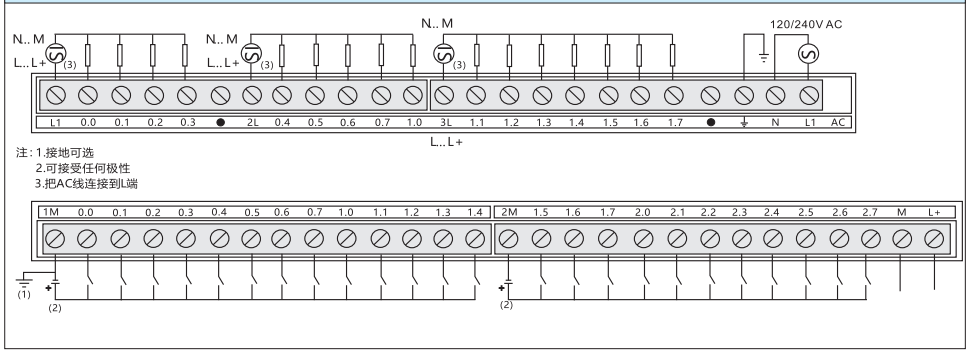

端子接线
CTH2 216-2BD46-0X40接线端子
RS485通讯接口
衔接器
插针号
PORT1/FPORT1（RS485）
PORT0/FPORT0（RS485）
1
机壳接地
机壳接地
2
+24V地
+24V地
3
RS485+信号B
RS485+信号B
4
发送申请
发送申请
5
+5V地
+5V地
6
+5V，100Ω
+5V，100Ω
7
+24V
+24V
8
RS485-信号A
RS485-信号A
9
NC
NC
衔接器表壳
机壳接地
机壳接地

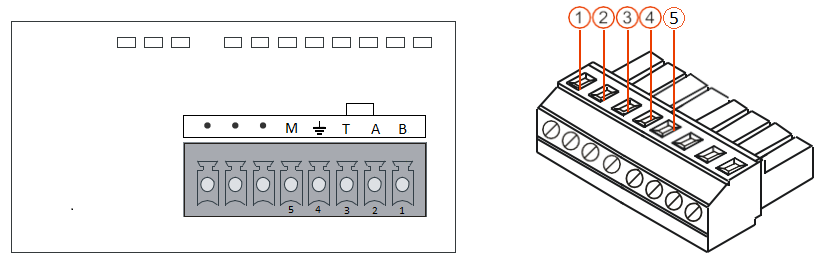

RS485扩大板通讯接口
？榻涌谟衔接器
引脚
FPORT0（RS485）
注：必要使用终端电阻时，将2脚和3脚短接。
1
RS485+信号B
2
RS485-信号A
3
终端电阻
4
机壳接地
5
RS485信号GND
6
NC
7
NC
8
NC
9
NC
产品的装置和运行要求

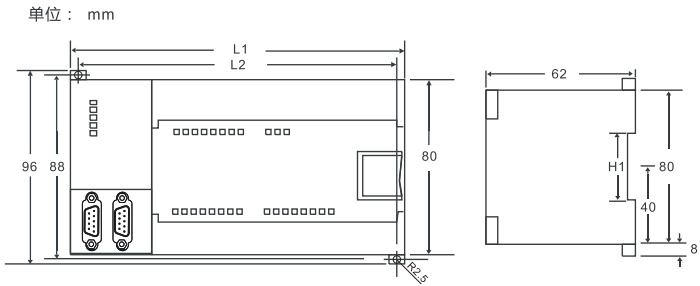

装置尺寸
PLC型号
L1(mm)
L2(mm)
H1(mm)
CTH2 216-2BD46-0X40
196.5
80
62

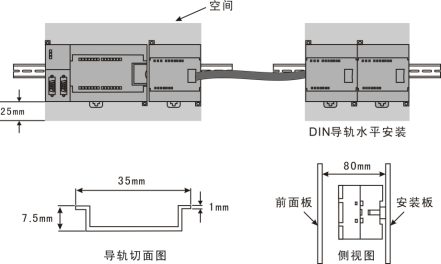

装置和固定方式
使用DIN35尺度导轨。
