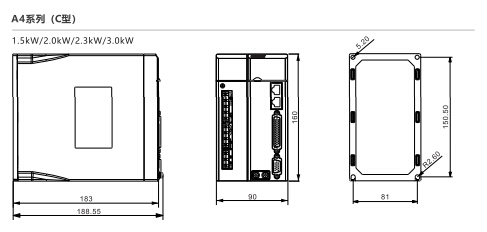

C型

90x160x183 mm

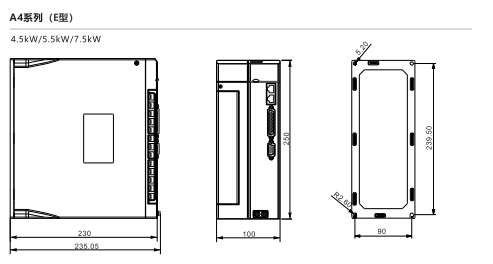

E型

100x250x230 mm

输入电源

节造

电源

A型

单相 AC200V~250V，±10%，50/60Hz

C型

单相 AC200V~250V，±10%，50/60Hz

单相 AC380V~440V，±10%，50/60Hz

E型

单相 AC380V~440V，±10%，50/60Hz

主电源

A型

单相/三相 AC200V~250V，±10%，50/60Hz

C型

单相/三相 AC200V~250V，±10%，50/60Hz

三相 AC380V~440V，±10%，50/60Hz

E型

三相 AC380V~440V，±10%，50/60Hz

额定驱动电流

A型

6A（AC220V）

12A（AC220V）/7.4A（AC380V）

20A（AC380V）

C型

E型

高压端子

端子大局

A/C型：插拔式接线端子

E型：栅栏式接线端子

端子位数

A/C型：12位

E型：13位

节造端子

44-pin

编码器反馈

总线式绝对值编码器 （17bits编码器）

光电编码器

旋变编码器（C型和E型）接口预留

通讯职能

标配485接口

Modbus接口，支持4.8Kbps~115.2Kbps

标配RJ45接口

CANopen接口，支持20Kbps~1000Kbps

隔离职能

电源/通讯隔离；编码器输入隔离；数字量输入/输出隔离

内置造动电阻

A型

50Ω，50W

C型

100Ω，80W

E型

40Ω，100W

共直流母线

驱动输出接口支持共直流母线职能

；ぶ澳

过压、欠压、过流、过载、过热、过速、通讯异常、寄放器异常、编码器谬误等

显示及操作

5位LED显示、5位按键操作

直流母线批示灯

掉电维持

永远维持所有可选参数

过载能力

100W~1.0kW伺服支持3倍过载

1.5kW及以上伺服支持2倍过载

冷却方式

电扇冷却（A型750W以下天然冷却）

职能规格

速度改观率

（额定转速下）

负载改观率

0~100%：0.1%以下

电压改观率

额定电压±15%：0%

温度改观率

25±25℃：±0.1%以下

数字量输入（7路DI）

正方向行程限位、反方向行程限位、锁存信号、原点信号等。

可通过软件配置参数分配引脚职能，输入有效逻辑电平

数字量输出（4路DO）

伺服筹备好、报警输出、造动器开释、指令实现输出、定位实现输出、速度达到、转矩限度达到等。

可通过软件配置参数分配引脚职能，输出有效逻辑电平

Modbus通讯

通讯接口数

1个RS485通讯口

通讯尺度

尺度ModBus RTU通讯和谈，支持主站读写单个/多个参数

通讯波特率

4.8K、9.6K、19.2K、38.4K、57.6K、115.2K

最大站点数

每段127个站

隔离

通讯口隔离

CANopen通讯

通讯尺度

CANopen通讯和谈

最大站点数

每段32个站

通讯波特率

50K、125K、250K、500K、1000K

软启动/终场

可设定0~10s/1000rpm加减速。

S曲线加减速度

可在pp及pv模式下设定S曲线加减速功夫。

回原职能

可指定速度、加快度及原点复位步骤，支持21种回原模式。

造动电阻；ぶ澳

可设置内表造动电阻阻值及功率，驱动内部自动推算限度造动管放电的输出占空比，预防驱动器及造动电阻过热而败坏。

绝对值多圈数据清零

可通过上位机或按键面板断根编码器的多圈数据。

监控职能

内部示波器，PC机在Windows的利用软件上，可监控运行参数，如速度、地位、电流等

输入脉冲信号状态

脉冲+方向、A相+B相、CW+CCW

指令节造方式

表部脉冲指令/16段通讯寄放器指令

前馈赔偿

0~1000‰（设定分辨率1‰）

到位误差设定

0~32767指令单元（设定分辨率为1指令单元）

电子齿轮比

N

1~10000（2500线光电编码器）；1~65535（17位总线式编码器）。1/200<N/M<200。

M

速度节造模式

仿照量输入

电压领域

-10V~+10V（分辨率12位）

输入阻抗

约20K

采样频率

1KHz

指令节造方式

表部仿照指令/8段内部速度指令/32段通讯寄放器指令

指令滑润方式

低通滤波，滑润功夫常数0~2500（x10us）

力矩限度

内部参数

转矩节造模式

仿照量输入

电压领域

-10V~+10V（分辨率12位）

输入阻抗

约20K

采样频率

1KHz

指令节造方式

表部仿照指令/32段通讯寄放器指令

指令滑润方式

低通滤波，滑润功夫常数0~2500（x10us）

速度限度

内部参数

使用环境

工作温度

0℃～45℃

保留温度

-20℃～70℃

湿度

工作/保留 ≤90% RH 无结露

IP等级

IP20

装置地址

无侵蚀性气体、易燃气体、油雾或尘埃等

装置方式

垂直装置

标高

海拔 ≤1000m

大气压力

86Kpa~106Kpa

0.1

单相/三相
AC 220V

A4S-B1012-M100

A

M14-B1012-K100

M14-B1012-K110

40

3000

A4S-B1015-M100

A

M14-B1017-M100
M14-B1017-M110

40

3000

0.2

A4S-B2012-M100

A

M16-B2012-M100

M16-B2012-M110

60

3000

A4S-B2015-M100

A

M16-B2017-M100
M16-B2017-M110

60

3000

M16-B2018-M100

M16-B2018-M110

0.4

A4S-B4012-M100

A

M16-B4012-M100

M16-B4012-M110

60

3000

A4S-B4015-M100

A

M16-B4017-M100
M16-B4017-M110

60

3000

M16-B4018-M100

M16-B4018-M110

0.75

A4S-B7512-M100

A

M18-B7512-M100

M18-B7512-M110

80

3000

A4S-B7515-M100

A

M18-B7517-M100
M18-B7517-M110

80

3000

M18-B7518-M100

M18-B7518-M110

1.0

A4S-B1022-M100

A

M18-B1022-M100

M18-B1022-M110

80

2500

A4S-B1025-M100

A

M18-B1027-M100
M18-B1027-M110

80

2500

M18-B1028-M100

M18-B1028-M110

A4S-B1022-M101

A

M2D-B1022-M200

M2D-B1022-M210

130

2500

A4S-B1025-M101

A

M2D-B1025-M200
M2D-B1025-M210

130

2500

M2D-B1026-M200

M2D-B1026-M210

1.5

单相/三相
AC 220V

A4S-B1522-M100

C

M2D-B1522-M200

M2D-B1522-M210

130

(6N.M)

2500

A4S-B1525-M100

C

M2D-B1525-M200
M2D-B1525-M210

130

(6N.M)

2500

M2D-B1526-M200

M2D-B1526-M210

A4S-B1522-M101

C

M2D-B1522-M201

M2D-B1522-M211

130

(10N.M)

1500

A4S-B1525-M101

C

M2D-B1525-M201
M2D-B1525-M211

130

(10N.M)

1500

M2D-B1526-M201

M2D-B1526-M211

2.0

A4S-B2022-M100

C

M2D-B2022-M200

M2D-B2022-M210

130

2500

A4S-B2025-M100

C

M2D-B2025-M200

M2D-B2025-M210

130

2500

2.3

A4S-B2322-M100

C

M2D-B2322-M200

M2D-B2322-M210

130

1500

A4S-B2325-M100

C

M2D-B2325-M200

M2D-B2325-M210

130

1500

3.0

A4S-B3022-M100

C

M2D-B3022-M200

M2D-B3022-M210

130

2500

A4S-B3025-M100

C

M2D-B3025-M200

M2D-B3025-M210

130

2500

1.5

三相
AC 380V

A4S-A1525-M101

C

M2D-A1525-M201

130

1500

2.3

A4S-A2325-M100

C

M2D-A2325-M200

130

1500

3.0

A4S-A3022-M100

C

M3I-A3023-M200

M3I-A3023-M210

180

1500

A4S-A3025-M100

C

M3I-A3025-M200

M3I-A3025-M210

180

1500

4.5

A4S-A4522-M100

E

M3I-A4523-M200

M3I-A4523-M210

180

1500

A4S-A4525-M100

E

M3I-A4525-M200

M3I-A4525-M210

180

1500

5.5

A4S-A5522-M100

E

M3I-A5523-M200

M3I-A5523-M210

180

1500

A4S-A5525-M100

E

M3I-A5525-M200

M3I-A5525-M210

180

1500

7.5

A4S-A7525-M100

E

M3I-A7525-M200

M3I-A7525-M210

180

1500
