- 概览
-
A3S尺度型伺服驱动器
功率领域：100W-1500W
支持高速脉冲输入节造方式，差分方式500KHz、集电极方式200KHz ；
支持MODBUS RTU通讯和谈和CANopen DS301、DS402通讯和谈 ；
可选配支持2500线增量编码器或17Bit总线式绝对值编码器 ；
多段地位表格、通讯点到点绝对及相对地位节造，多种回原模式，色标捉拿和脉冲赔偿等针对行业利用职能。
- 技术参数
-
伺服驱动器型 号 A3S伺服驱动器型号 订货号 100W（2500线增量式光电编码器） CTSD A3S-B1012-M100 200W（2500线增量式光电编码器） CTSD A3S-B2012-M100 400W（2500线增量式光电编码器） CTSD A3S-B4012-M100 750W（2500线增量式光电编码器） CTSD A3S-B7512-M100 1KW（2500线增量式光电编码器） CTSD A3S-B1022-M100 1KW（2500线增量式光电编码器） CTSD A3S-B1022-M101 1.5KW（2500线增量式光电编码器） CTSD A3S-B1522-M100 1.5KW（2500线增量式光电编码器） CTSD A3S-B1522-M101 100W（总线式绝对值编码器） CTSD A3S-B1015-M100 200W（总线式绝对值编码器） CTSD A3S-B2015-M100 400W（总线式绝对值编码器） CTSD A3S-B4015-M100 750W（总线式绝对值编码器） CTSD A3S-B7515-M100 1KW（总线式绝对值编码器） CTSD A3S-B1025-M100 1KW（总线式绝对值编码器） CTSD A3S-B1025-M101 1.5KW（总线式绝对值编码器） CTSD A3S-B1525-M100 1.5KW（总线式绝对值编码器） CTSD A3S-B1525-M101 根基 规格 输入电源 主电源 单相 220VAC±15%，50/60Hz 节造电源 24VDC±15% 编码器反馈 2500线增量式光电编码器、总线式绝对值编码器 冷却方式 天然冷却（100W、200W、400W），风冷（750W~1.5KW） 节造方式 选取 FOC（磁场定位节造）和 SVPWM（空间矢量调造） 通讯职能 Modbus和谈（支持广播）、CANopen总线和谈 造动电阻 内部造动电阻/可表接造动电阻（重要利用在急速启停场所） ；ぶ澳 过压、欠压、过流、过载、过热、过速、地位误差过大、编码器反馈谬误、造动率过大、行程超限、EEPROM谬误等 显示及操作 5位LED显示，5位按键操作 参数设置 显示面板或MagicWorks Tuner软件 机能 速度改观率 负载改观率 0～100%：0.1%以下（在额定转速下） 电压改观率 额定电压±15%：0%（在额定转速下） 温度改观率 25±25℃：±0.1%以下（在额定转速下） 频率个性 2KHz（JL=JM时） 集成PLC节造职能 否 输入输出信号 编码器输出 输出类型 差分信号吩斓输出 数字输入（7路DI） 伺服使能、解除报警、顺/逆使仉行程限位、内部速度选择、转矩限度选择、齿轮比切换、模式切换、增益切换、脉冲输入不容、零速箝位、地位误差断根、电机方向切换，可通过IO复用职能寄放器选择 数字输出（4路DO） 伺服筹备好、报警输出、转矩限度输出、定位实现、速度达到、零速检测输出、造动器解除输出，可通过IO复用职能寄放器选择 仿照量输入 可定造 地位节造模式 最大输入脉冲频率 差动方式：500KHz，开路集电极方式：200KHz 输入脉冲信号状态 脉冲+方向、A相+B相、CW+CCW 指令节造方式 表部脉冲指令/16段通讯寄放器指令 前馈赔偿 0～1000‰（设定分辨率1‰） 到位误差设定 0～32767指令单元（设定分辨率为1指令单元） 电子齿轮比 电子齿轮比N/M倍，N：1～10000 M：1～10000（1/200<N/M<200） 速度节造模式 仿照量输入（需定造） 电压领域 -10V～+10V（分辨率12位） 输入阻抗 19K 采样频率 1KHz 指令节造方式 表部仿照指令/8段内部速度指令/32段通讯寄放器指令 指令滑润方式 低通滤波，滑润功夫常数0~2500（x10us） 力矩限度 内部参数 转矩节造模式 仿照量输入（需定造） 电压领域 -10V～+10V（分辨率12位） 输入阻抗 19K 采样频率 1KHz 指令节造方式 表部仿照指令/32段通讯寄放器指令 指令滑润方式 低通滤波，滑润功夫常数0~2500（x10us） 速度限度 内部参数 使用环境 工作温度 0℃～45℃ 保留温度 -20℃～70℃ 湿度 工作/保留 ≤90% RH 以下 无结露 IP等级 IP20 装置地址 无侵蚀性气体、易燃气体、油雾或尘埃等 装置方式 垂直装置 标高 海拔 ≤1000m 大气压力 86Kpa～106Kpa 电机电缆 电缆型号 订货号 3米 5米 7米 100W/200W/400W/750W/ CTSD MOL-S3A10 CTSD MOL-S5A10 CTSD MOL-S7A10 1KW（幼惯量） 1KW/1.5KW（中惯量） CTSD MOL-S3C30 CTSD MOL-S5C30 CTSD MOL-S7C30 编码器电缆型号 100W/200W/400W/750W/ CTSD ENL-S3A10 CTSD ENL-S5A10 CTSD ENL-S7A10 1KW（幼惯量2500线） 1KW/1.5KW（中惯量2500线） CTSD ENL-S3A20 CTSD ENL-S5A20 CTSD ENL-S7A20 100W/200W/400W/750W/ CTSD ENL-S3A55 CTSD ENL-S5A55 CTSD ENL-S7A55 1KW（幼惯量17bit绝对值编码器） 1KW/1.5KW（中惯量17bit绝对值编码器） CTSD ENL-S3A45 CTSD ENL-S5A45 CTSD ENL-S7A45 100W/200W/400W/750W/ CTSD ENL-S3A56 CTSD ENL-S5A56 CTSD ENL-S7A56 1KW（幼惯量17bit增量式编码器） 1KW/1.5KW（中惯量17bit增量式编码器） CTSD ENL-S3A46 CTSD ENL-S5A46 CTSD ENL-S7A46
- 典型利用

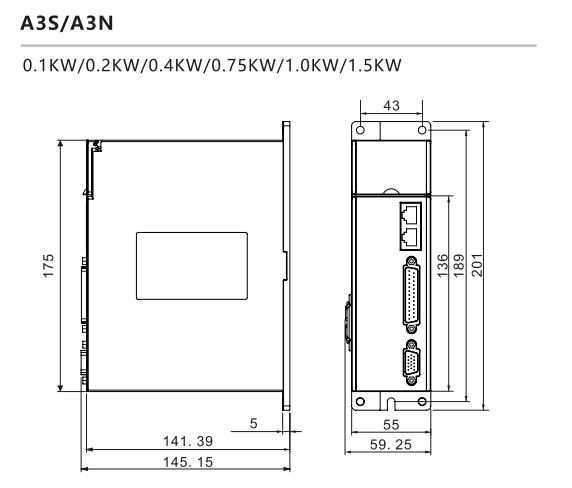

- 装置规格
-
- 样本/手册/软件
