CTMC系列M226ES——CTNET通讯
2023.08.11
通过ca88自有和谈CTNET现场总线通讯，可实现内部数据地址的急剧不变的交互；支持 I，Q，AI，AQ，V，M，SM，DB 等数据类型。最大支持衔接64个从站，每个从站10K的数据透传。

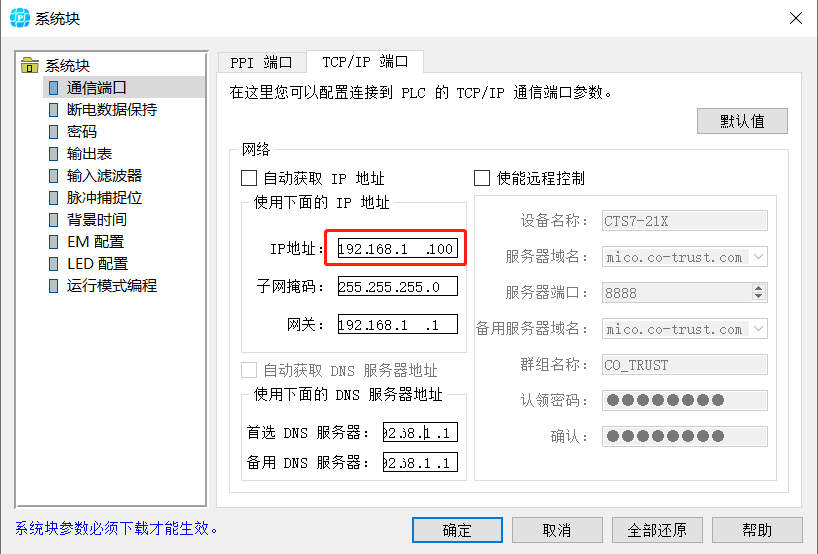

作为从站时，只必要启用CTNET从站职能设置好IP地址即可，也可设置自界说名称。
作为主站时的操作步骤
Part
1
在硬件组态中，双击机架上的CPU打开PLC属性窗口，选择CTNET通讯组态，启用CTNET主站职能。
Part
2

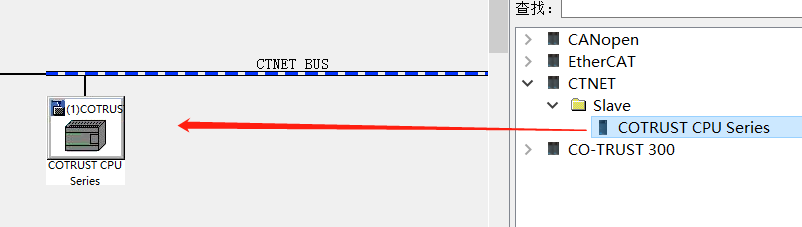

组态从站到CTNET总线
Part
3
双击CTNET总线上的从站，打开CTNET配置界面，设置从站IP地址以及从站名称（与从站设置IP维持一致即可）。
Part
4
双击必要的存储区以及陆续读写字节大幼即可增长到左侧表格中，可批改接见解址的肇始地址，每个从站支持10K的数据透传。
下图配置为：
从主站QB0-QB7地址往从站VB0-VB7地址写数据，再把从站VB0-VB7地址内容读取存放在主站的IB0-IB7中
从主站QB8-QB9地址往从站mB0-VB1地址写数据，再把从站mB0-VB1地址内容读取存放在主站的IB8-IB9中
从主站的QB10-QB13地址往从站的QB0-QB3地址写数据
Part
5
设置主站IP地址和从站处于一个网段即可
Part
6
主从数据交互了局
主站状态表：
从站状态表：
