- 概览
-
型号
规格参数
订货号

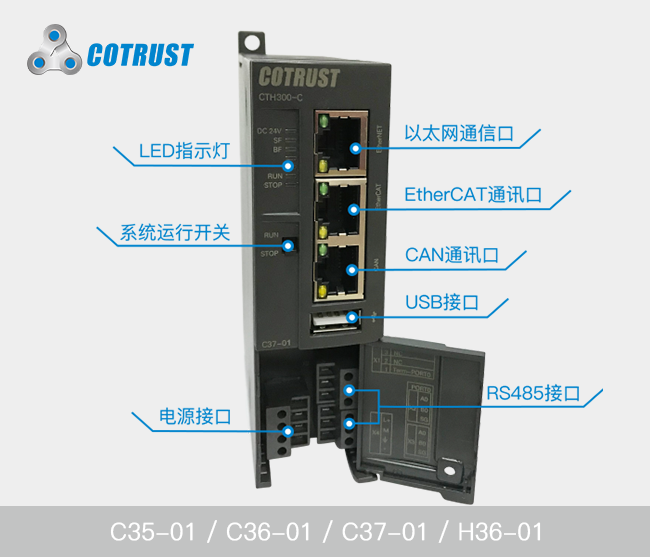

H36-01
CTH300-H系列尺度型CPU,256KB+2*64KB法式空间，1MB数据空间，32KB掉电维持数据空间；1个PPI/自由通讯接口，1个以太网通讯口，1个EtherCAT通讯口，1个CANopen接口，1个USB接口，支持PLCopen单轴运控、插补、电子凸轮和电子齿轮、支持Trace追踪职能；最大机架数4个（含本地机架）;支持最多64个EtherCAT从站；支持C说话编程。
CTH3 H36-001S2
- 技术参数
-
物理个性
尺寸（W×H×D）
34×115×101.6 mm
功耗
19.5W
电源个性
额定输入电压
24V DC
输入电压领域
20.4~28.8V DC
输入电流
0.8A
极性反接；
有
总线电源电压
+5V DC
总线电源电流
1.6A
LED批示灯个性
24V电源批示灯（绿色）
亮起：24VDC供电正常，熄灭：无24VDC供电
SF批示灯（红色）
亮起：系统故障，熄灭：无错
BF批示灯（红色）
亮起：总线故障，熄灭：无错
FRCE批示灯（黄色）
亮起：有项目被强造，熄灭：无项目被强造
<备注> 也可通过DLED指令节造。
RMC批示灯（绿色）
亮起：CPU与远程服务器通讯成功（拨码开关3拨为ON且EtherNET通讯口参数已正确配置）
熄灭：CPU与远程服务器通讯失败或不容与远程服务器通讯（允许和不容通过拨码开关节造与服务器通讯）
RUN批示灯（绿色）
亮起：系统运行，熄灭：系统终场
STOP批示灯（橙色）
亮起：系统终场，熄灭：系统运行
以太网批示灯
绿色
闪动：衔接，熄灭：未衔接
黄色
亮起：100Mbps，熄灭：10Mbps
扩大I/O能力
1个CPU支持最多机架数
4
每机架支持最多？槭
除了电源、CPU、中继？楸碜疃嘀С8个？
职能类别
职能项
描述
通讯职能
总线接口
提供扩大？榻涌
USB接口
提供USB主设备接口
标配以太网接口
提供1个以太网接口
? 支持以太网编程；
? 支持UDP_PPI和谈：CPU之间的网络读写操作（指令方式UDPNETW/UDPNETR或指令向导方式）；
? 支持Modbus_TCP和谈；
RS485接口
H36-01：提供1个RS485接口
EtherCAT接口
H36-01：提供1个EtherCAT接口
CANopen接口
H36-01：提供1个CANopen接口
存储职能
法式存储器
H36-01：256KB
数据存储器
H36-01：1MB
掉电维持数据
H36-01：32KB
扩大I/O职能
扩大职能
最大允许扩大32个I/O？椋4机架，每机架8个？椋
隔离职能
电源隔离
表部电源与系统电源之距离离
通讯隔离
以太网、EtherCAT、RS485、CANopen隔离
；ぶ澳
电源；
供电电源端提供反接；ぶ澳芗袄擞课罩澳
接口；
通讯端口防雷；
编程职能
编程职能
MagicWorks PLC提供梯形图LAD、指令列表STL两种编程说话，编程软件支持中文/英文。
运行开关
RUN/STOP
在3秒内急剧拨动开关五次即可复位IP配置
（从RUN->STOP记为一次，从STOP->RUN也记为一次）
PORT0：RS485通讯口
通讯接口数及和谈
RS485通讯口（可切换PPI与自由口和谈）
通讯波特率
PPI/MPI：9.6Kbps、19.2Kbps、187.5Kbps
自由口：1.2Kbps~115.2Kbps，内置Modbus主站/从站职能
每段最大电缆长度
使用隔离中继器：1000m（187.5Kbps）
1200m（38.4Kbps）
未使用隔离中继器：50m
最大站点数
每段32个站，每个网络126个站
点到点（PPI主站模式）
是（NETR/NETW），每条指令最多读/写200字节，统一时刻允许有8条读写指令
MPI衔接
一个MPI从站最多可衔接8个MPI主站
隔离
通讯口隔离
RJ45通讯口
通讯和谈
H36-01
CANopen
通讯波特率
20Kbps~1Mbps
每段最大电缆长度
最长2500米（20Kbps）
最短25米（1Mbps）
参考CANopen通讯口
最大站点数
每个主站最大32个从站
隔离
通讯口隔离
EtherNET通讯口
通讯接口
1个EtherNET口
波特率
10/100Mbps自适应
和谈类型
支持UDP_PPI和谈，ModBus_TCP/IP主从站和谈，支持Socket自由编程，支持以太网编程和CPU间以太网通讯
每段最大电缆长度
100m直连
一个站点最大衔接数
UDP_PPI支持最大8个衔接，ModBus_TCP支持最大32个衔接，Socket支持最大64个衔接，32个UDP，32个TCP
用户数据数量 最多200个字节用于UDP_PPI传输，
最多240个字节用于ModBus_TCP传输，
最多512个字节用于Socket传输DHCP职能
支持
远程监控/远程编程职能
支持
隔离
通讯口隔离
CANopen通讯口
通讯接口
1个CAN通讯主站接口
最大从站点数
1个主站后面最多可衔接32个从站
和谈类型
CANopen DS301尺度和谈
支持职能
支持自动启动CANopen Manager
支持可选从站轮询
支吃祠动从站
支持NMT
支持同步出产
支持同步亏损
支持心跳产生
支持激活功夫创建
传输速度（kbit/s）
1000
800
500
250
125
50
20
最大长度（m）
25
50
100
250
500
1000
2500
隔离
通讯口隔离
- 典型利用

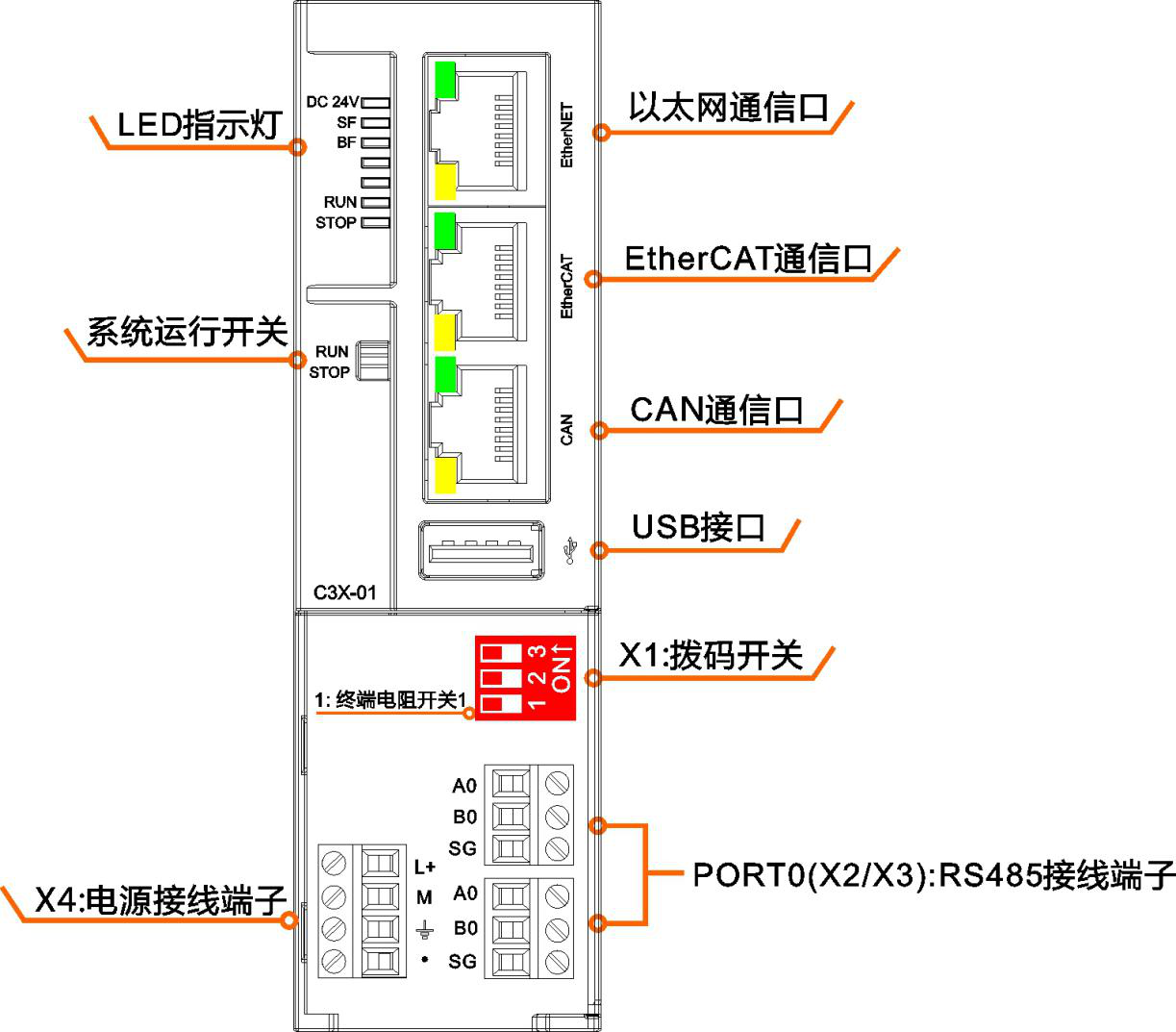

- 装置规格
-
H36-01：
电源接口界说
4pin间距为3.81mm的可拆卸端子
符号
信号界说
L+
+24V电源
M
+24V电源地
大地
--
--
USB接口界说
USB接口
位号
信号
信号界说
1
V_BUS
+5V电源
2
Data-
数据-
3
Data+
数据+
4
GND
地
EtherNET/EtherCAT接口界说
RJ45网口
位号
信号
信号界说
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据接管正端
4
TERM
--
5
TERM
--
6
RX-
数据接管负端
7
TERM
--
8
TERM
--
衔接器表壳
PE
机壳接地
绿色批示灯
作为EtherNET/EtherCAT衔接状态批示
黄色批示灯
作为EtherNET/EtherCAT速度状态批示
CAN接口界说
RJ45网口
位号
信号
信号界说
1
CAN_H
数据发送正端
2
CAN_L
数据发送负端
3
--
--
4
--
--
5
--
--
6
--
--
7
CAN_GND
CAN的地
8
--
--
衔接器表壳
PE
机壳接地
绿色批示灯
作为CAN数据接管状态批示
黄色批示灯
作为CAN数据发送状态批示
RS485接口界说
Port0口，选取2个3pin间距为3.81mm的可拆卸端子
6位可拆卸端子
信号
信号界说
A0
PORT0接口RS485信号A
B0
PORT0接口RS485信号B
SG
PORT0接口RS485信号地
A0
PORT0接口RS485信号A
B0
PORT0接口RS485信号B
SG
PORT0接口RS485信号地
拨码开关界说
系统运行开关
符号
拨码方向
信号界说
RUN
向上
系统运行
STOP
向下
系统终场
在3秒内急剧拨动5次
复位IP配置（从RUN->STOP记为一次，从STOP->RUN也记为一次）
DIP开关
位号
符号
信号界说
备注
1
Term-PORT0
终端电阻开关1（PORT0）
ON：有终端电阻
OFF：无终端电阻
2
Term-PORT1 (H35-00)
终端电阻开关2（PORT1）
ON：有终端电阻
OFF：无终端电阻
NC (H36-00/H36-01)
--
--
3
RMC-SW
远程节造开关
ON：远程节造允许OFF：远程节造不容
