【ca88椭圆形印花机案例】最美的老师节，最赞的印花机
2018.09.08
师恩难忘，让我们有了多彩的思想，花腔的岁月 。我们是不是能够送一份多色印花礼物给恩师呢？ 幼合将要讲述的就是这神奇的印花机 。

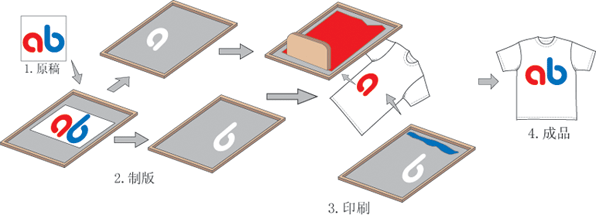

一图相识全能印刷——丝网印刷
千变万化的服装，多图多色的元勋：
椭圆印花机
椭圆形印花机合用于各类印花资料，胶浆、水浆、油墨等，能够实现多色一次性实现 。相比圆形转盘机操作更为矫捷，套色可分两条线出产，提高产量 。

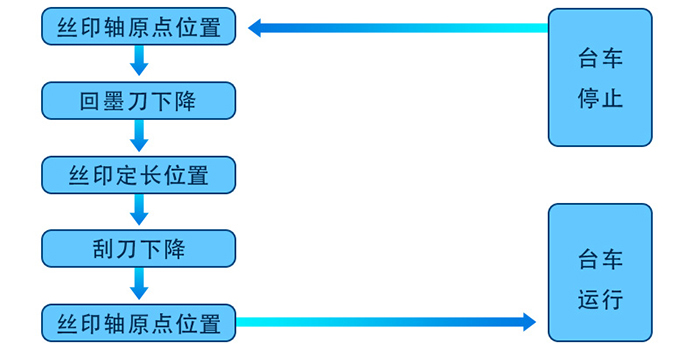

节造重点：
16轴椭圆印花机共有16个丝印轴，两个主轴必要同步 。
传统规划：
选取单台印刷，之后搬运产品再次印刷，这样会导致套色禁绝，效能不高 。
ca88规划：
ca88规划选取EthreCAT总线节造两台主轴伺服规划，每个站点通过互换机进行数据互换 。主站选取CTH200系列PLC H224通过MODBUS_TCP与从站通讯，每个从站发两路脉冲节造节造两台丝印机 。从站之间距离扫描功夫为10Ms以上，完完竣足扫描功夫 。

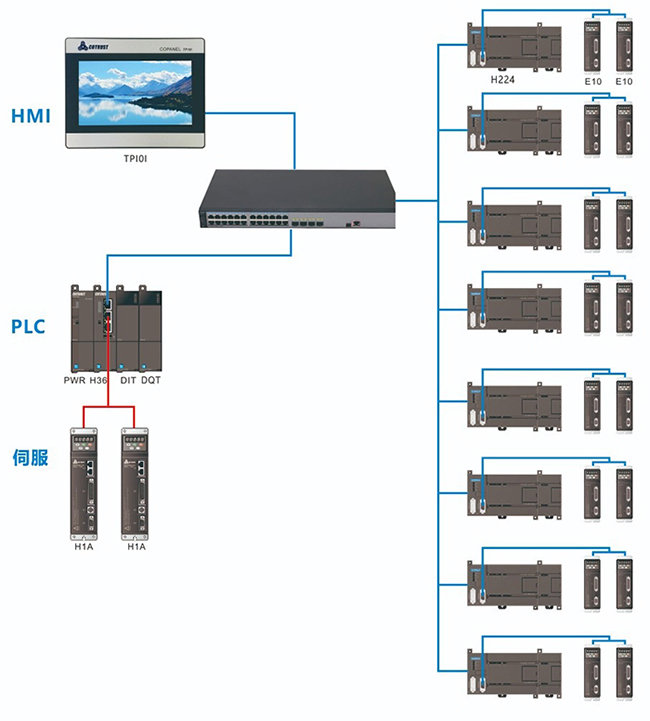

规划框架图：
现场图：
主节造柜

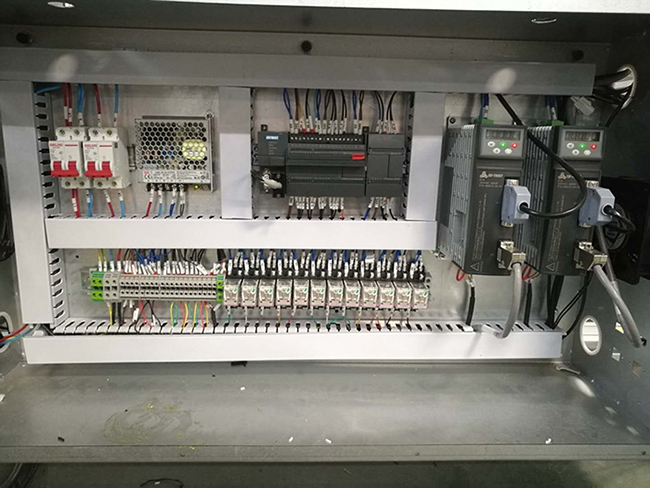

幼站点电柜
现场视频
ca88规划优势：
1
H36能够组网32路从站，站数多，效能高 。
2
可参与移动4G网络用MICO 进行远程节造，不需到设备HMI端进行设置 。
3

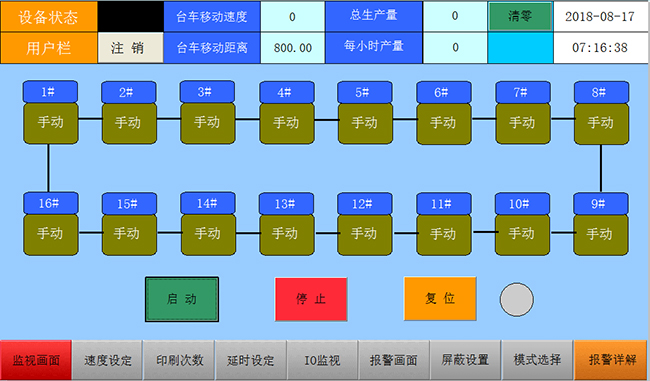

通过互换机，HMI能够与每台丝印机衔接，以便每台站点都能够在触摸屏设置 。
4

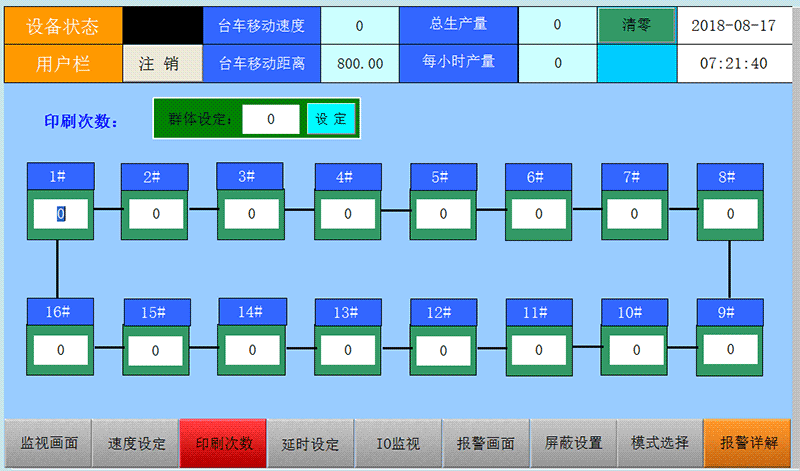

HMI界面增长了群设职能，削减工人操作功夫，更便捷 。
5
主轴传动选取速度模式节造，分为多段速度对应多段的加减速功夫，使两个主驱动电机实现更好的同步成效
6
伺服能够调整至最高速运行，提高整机出产效能，出产印刷两次，每幼时产量500件，超出客户要求 。
