【ca88全自动沾锡打端插壳机案例】1根线束，9个步骤
2018.03.25
全自动沾锡打端插壳机
握别传统线束加工，看ca88在全自动沾锡打端插壳机中的精准节造，用CTH3 C35及H1A伺服美满急剧造作医疗端子线。
全 自 动 剥 线 扭 线 沾 锡 打 端 插 壳 机
顾名思义：
剥线，扭线，沾锡，打端，插壳，全自动趁热打铁。

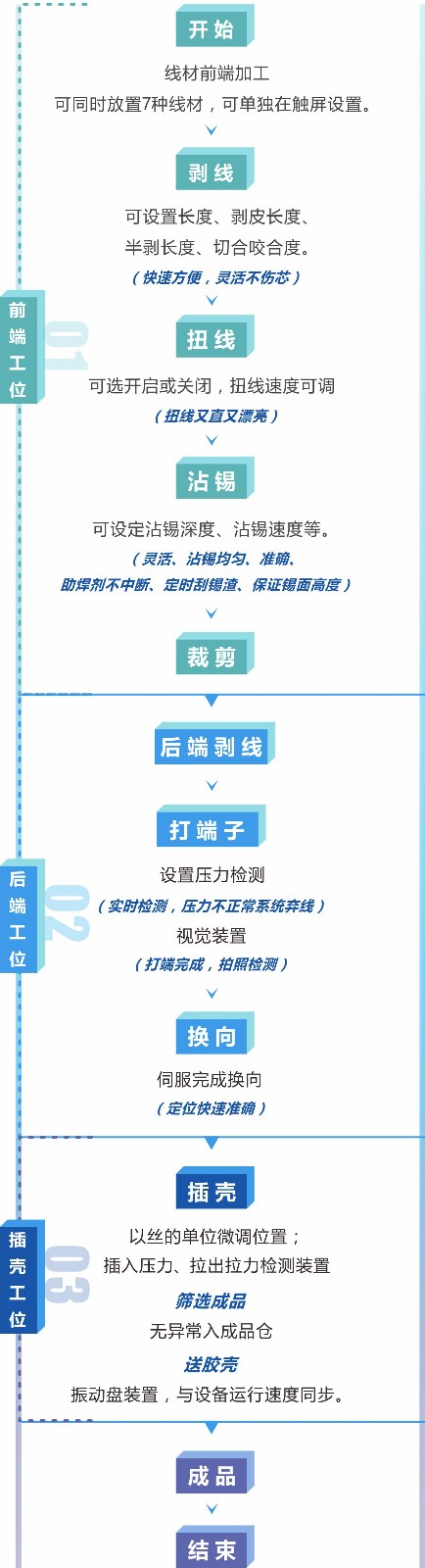

全自动沾锡打端插壳机-主题节造部门
前端
工位
后端
工位
插壳
工位
触屏
系统
ca88节造规划
ca88技术针对打端插壳机的节造需要进行分析，
推出了全套基于自主产品的节造和驱动系统。
系 统 组 成
1
CTH300系列EtherCAT总线主站PLC：CTH300-C35；
2
具备EtherCAT通讯职能的H1A伺服驱动器(14套实现14个平移与作为)；
3
ca88Copanel系列TP以太网触摸屏。

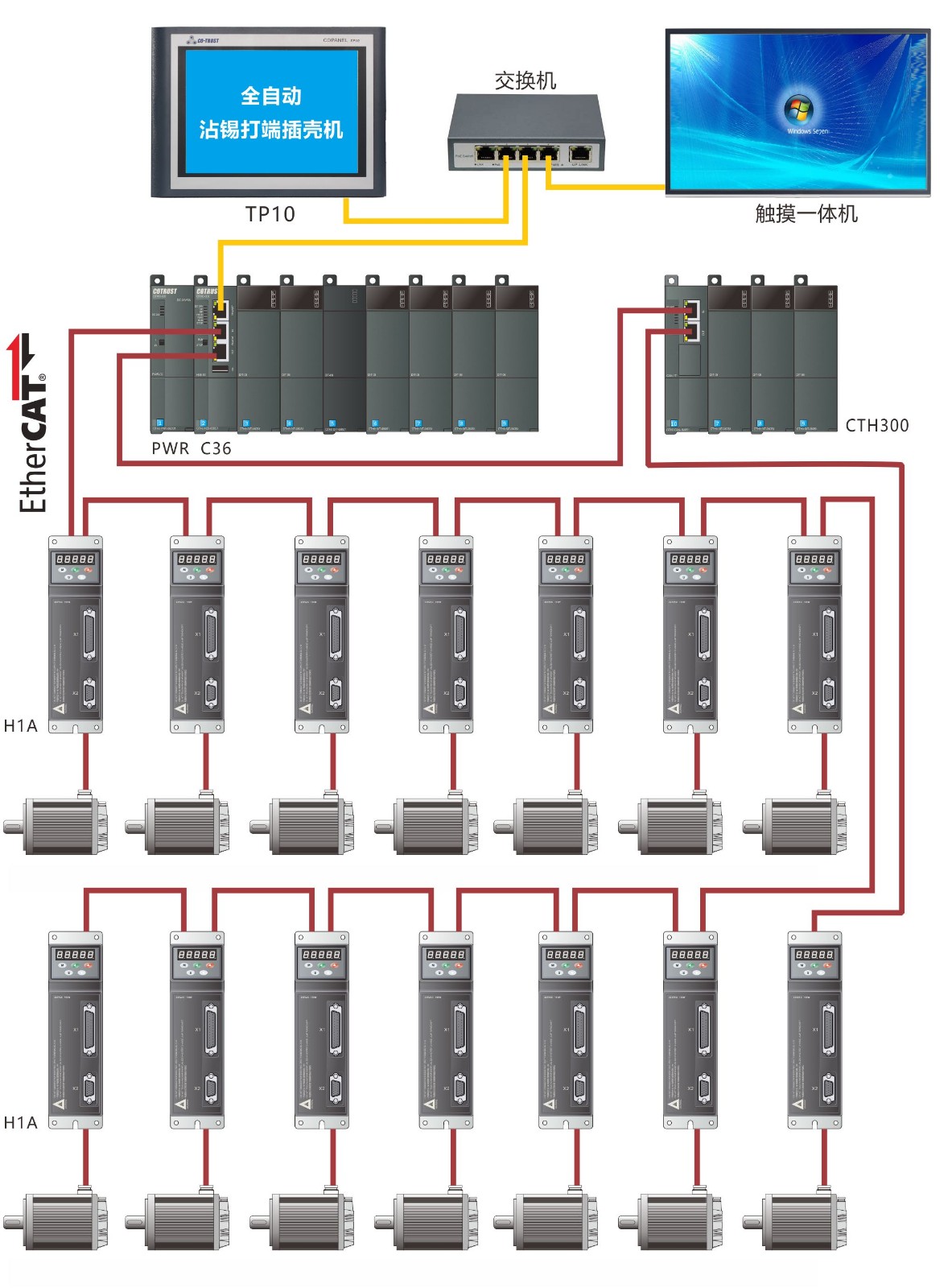

合 信 控 造 系 统 架 构
快 准 稳
A、
选取高精度17位H1A伺服，
每圈高达131072的脉冲，定位精度高达0.01mm；
B、
使用高速EtherCAT总线，
更短的通讯周期使得节造越发得心应手；
C、
可达1000个 / 幼时 (45mm长以内，双PIN胶壳)；
功 能 多
尺寸堵截、单端剥皮、双端剥皮、
单端半剥、双端半剥、单端纽线、
单端沾锡、单端压著、单端插壳；
易 操 作
布线简易：用网线衔接不再必要繁琐的接线；
参数设置单一；谬误报警详细；
异常自动；⒔斐銮榭鱿允居诮谠烀姘迳，
方便迅速排除情况以减短；Ψ。
全自动沾锡打端插壳机
整机选取ca88工业专用节造器共同全伺服节造，
使送线、剥皮、扭线、沾锡、打端、
穿胶壳等地位更为精确、不变。
运行速度快，效能高，节造单一易操作可远程。
线束行业的同伴们，多多互换吧！
”
